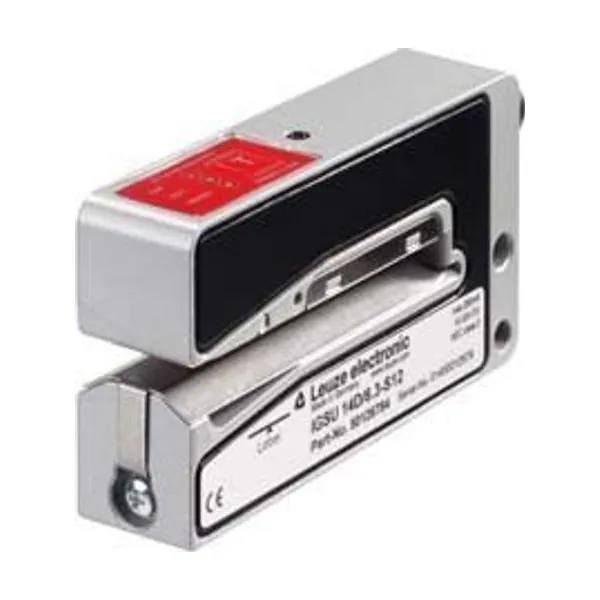

IGSU 14DN/6D.3-S12 Ultrasonik Çatal Sensörü
Leuze

IGSU 14DN/6D.3-S12 Ultrasonik Çatal Sensörü

Parça no: 50143533Kategori: Çatal Sensörler

Ultrasonik Çatal Sensörü · İtme-çekme (PNP/NPN) · Yuvarlak konnektör, M12 · IP65

  • Çıkış: İtme-çekme (PNP/NPN)
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP65
  • Fiziksel prensip: Ultrasonik
  • Ağız derinliği: 70 mm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 14 serisine ait bu ultrasonik çatal sensörü itme-çekme (PNP/NPN) çıkış, yuvarlak konnektör, M12 bağlantı, IP65 koruma sınıfı, fiziksel prensip Ultrasonik ile sunulur. Çatal sensörler verici ve alıcıyı tek gövdede birleştirir; hizalama gerektirmeden etiket, küçük parça ve kenar algılama gibi hassas görevler için idealdir. Parça numarası 50143533. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri14
Fiziksel prensipUltrasonik
UygulamaŞeffaf etiketlerin tespiti / Şeffaf olmayan etiketlerin tespiti
Etiket genişliği, min.10 mm
Etiket boşluğu, min.2 mm
Ortamşeffaf ve şeffaf değil
Özel versiyon
Özel versiyonTanıtma girişi / Uyarı çıkışı
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 80 mA
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
TürTanıtma girişi
Voltaj türüDC
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥8V
Giriş direnci15.000 Ω
Tanıtma girişi 1
Anahtarlama durumu aktifyüksek
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Yük kapasitesi0,5 µF
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibikoyu şalterli (PNP)/açık şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibi0 V anahtarlama
Zaman davranışı
Tepki verme süresi0,2 ms
Hazırlık gecikmesi300 ms
Tanıtma sırasında maks. bant hızı50 m/min
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Konnektör çıkışıyatay (bant gidişine paralel)
Mekanik bilgiler
Yapı şekliÇatal
Ağız genişliği4 mm
Ağız derinliği70 mm
Ölçü (G x Y x U)21 mm x 49 mm x 90 mm
Malzeme gövdeMetal
Metal gövdeÇinko baskı döküm kimyasal olarak nikelli
Net ağırlık270 g
Gövde rengiKırmızı / gümüş
Montaj braketi türüGeçiş montaj braketi
Kumanda ve gösterge
Gösterge türüLED
LED sayısı3 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviArka planda ve markada statik ayarlama
Çevresel veriler
Ortam sıcaklığı işletim0 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
US patentleriUS 6,314,054 B
