HTU430B-6000.X3/LT4-M12 Ultrasonik Sensör
Leuze

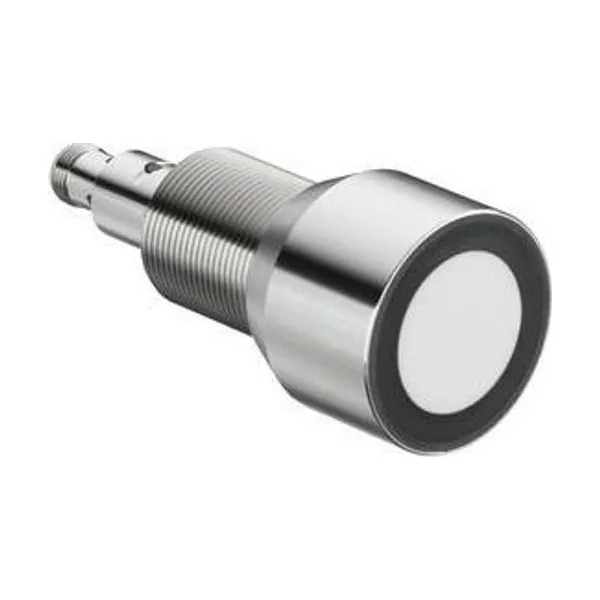

HTU430B-6000.X3/LT4-M12 Ultrasonik Sensör

Parça no: 50142209Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör · Menzil 0,6 … 6 m · İtme-çekme (PNP/NPN), PNP · IO-Link

  • Çalışma aralığı: 0,6 … 6 m
  • Çıkış: İtme-çekme (PNP/NPN), PNP
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 430B serisine ait bu ultrasonik sensör 0,6 … 6 m çalışma aralığı, itme-çekme (PNP/NPN), PNP çıkış, IO-Link arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50142209. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri430B
Çalışma prensibiArka plan bastırmalı tarama prensibi
içeriği2 adet montaj somunu M30
Özel versiyon
Özel versiyon2 bağımsız anahtarlama çıkışı / Senkron çalışma / Çoklu çalışma
Ultrasonik verileri
İşletme bölgesi0,6 … 6 m
İşletme bölgesiemniyetli çalışma mesafesi
Ultrasonik frekans75 kHz
Ses lobu gelişimistandart
Işınlama yönüönde
Açılma açısı15 °
Ölçüm verileri
Tekrar edilebilirlik0,15 %
Referans boyutu tekrar edilebilirlikSon değer
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB15 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 50 mA
Anahtarlama histerezi50 mm
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
Anahtarlama akımı, maks.150 mA
Anahtarlama voltajılow: ≤ 2,5 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açıcı/kapatıcı
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiNC (normalde kapalı/normalde açık kontak
Girişler/çıkışlar seçilebilir
Giriş/çıkış sayısı seçilebilir1 Adet
Anahtarlama voltajı, çıkışlartip. UB / 0 V
Voltaj türü, girişlerDC
Anahtarlama voltajı, girişlertip. UB / 0 V
Giriş/çıkış 1
İşlevAktivasyon girdisi / Serbest yapılandırılabilir / Tanıtma girişi
Zaman davranışı
Anahtarlama frekansı1,6 Hz
Tepki verme süresi380 ms
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
ProfilAkıllı sensör profili
Min. periyot süresiCOM2 = 2,3 ms
Çerçeve tipi2.5
Teknik özellikV1.1
Cihaz kimliği0x000C00
SIO modu desteğiEvet
İşlem verileri GİRİŞ2 Bayt
Dual ChannelHayır
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ / Tanıtma girişi / Veri arayüzü
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)30 mm x 104,3 mm
Vida dişi büyüklüğüM30 x 1 mm
Malzeme gövdeMetal
Metal gövdeNikelli pirinç
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık215 g
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıKumanda butonları
Çevresel veriler
Ortam sıcaklığı işletim-25 … 50 °C
Ortam sıcaklığı depolama-30 … 85 °C
Sertifikalar
Koruma sınıfıIP 67 / IP68
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
