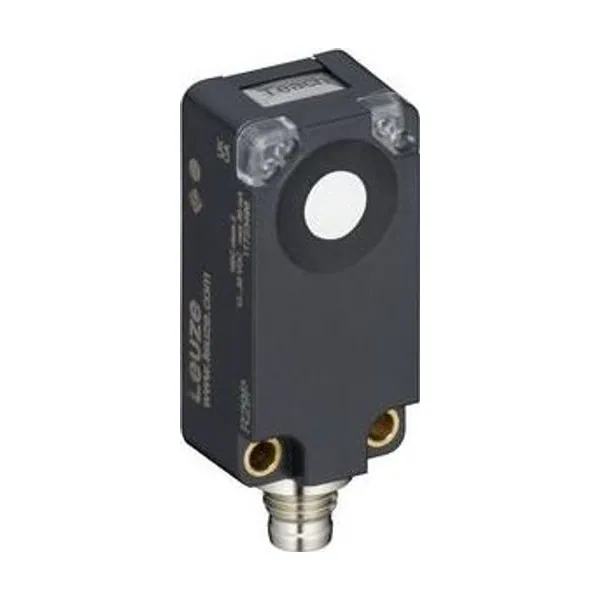

HTU420B-1000.3/6T-M8 Ultrasonik Sensör
Leuze

HTU420B-1000.3/6T-M8 Ultrasonik Sensör

Parça no: 50150571Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör · Menzil 0,02 … 1 m · İtme-çekme (PNP/NPN) · Yuvarlak konnektör, M8

  • Çalışma aralığı: 0,02 … 1 m
  • Çıkış: İtme-çekme (PNP/NPN)
  • Bağlantı: Yuvarlak konnektör, M8
  • Koruma: IP67
  • Çalışma prensibi: Arka plan bastırmalı tarama prensibi

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 420B serisine ait bu ultrasonik sensör 0,02 … 1 m çalışma aralığı, itme-çekme (PNP/NPN) çıkış, yuvarlak konnektör, M8 bağlantı, IP67 koruma sınıfı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50150571. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri420B
Çalışma prensibiArka plan bastırmalı tarama prensibi
Özel versiyon
Özel versiyonTanıtma girişi
Karakteristik parametreler
MTTF430 Yıllar
Ultrasonik verileri
İşletme bölgesi0,02 … 1 m
İşletme bölgesiemniyetli çalışma mesafesi
Ultrasonik frekans220 kHz
Ses lobu gelişimistandart
Işınlama yönüönde
Açılma açısı4 °
Ayarlama aralığı20 … 1.000 mm
Ölçüm verileri
Çözünürlük1,0 mm
Tekrar edilebilirlik0,5 mm
Sıcaklık kayması2 %
Sıcaklık kayması referans büyüklüğüSon değer
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 35 mA
Anahtarlama histerezi4 %
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
Anahtarlama voltajıhigh: ≥12V / low: ≤ 2 V
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı8 Hz
Tepki verme süresi60 ms
Hazırlık gecikmesi300 ms
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
MalzemeMetal
Kutup sayısı4 kutuplu
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)20,5 mm x 41 mm x 15 mm
Malzeme gövdePlastik
Plastik gövdeASA, PMMA
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık22 g
Montaj braketi türüGeçiş montaj braketi
Kumanda ve gösterge
Gösterge türüLED
LED sayısı3 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-25 … 65 °C
Ortam sıcaklığı depolama-25 … 75 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
