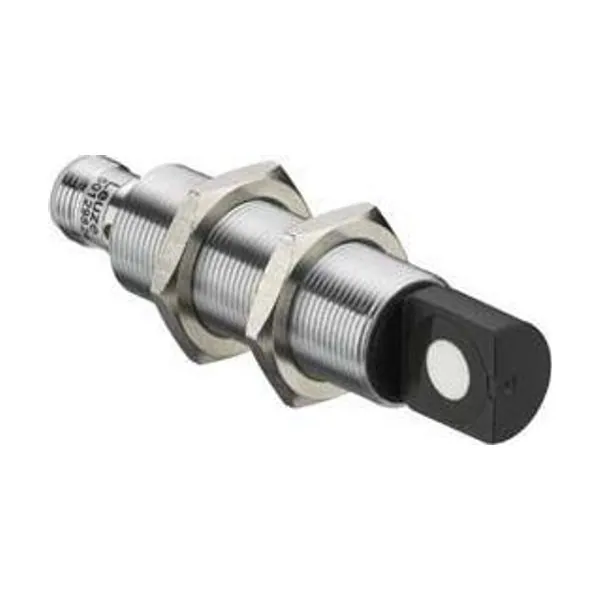

HTU418B-1300.W/4T4-M12 Ultrasonik Sensör
Leuze

HTU418B-1300.W/4T4-M12 Ultrasonik Sensör

Parça no: 50129827Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör · Menzil 0,15 … 1,3 m · PNP · Yuvarlak konnektör, M12

  • Çalışma aralığı: 0,15 … 1,3 m
  • Çıkış: PNP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67
  • Çalışma prensibi: Arka plan bastırmalı tarama prensibi

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 418B serisine ait bu ultrasonik sensör 0,15 … 1,3 m çalışma aralığı, PNP çıkış, yuvarlak konnektör, M12 bağlantı, IP67 koruma sınıfı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50129827. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri418B
Çalışma prensibiArka plan bastırmalı tarama prensibi
içeriği2 adet montaj somunu M18
Özel versiyon
Özel versiyon2 bağımsız anahtarlama çıkışı / Tanıtma girişi
Ultrasonik verileri
İşletme bölgesi0,15 … 1,3 m
İşletme bölgesiemniyetli çalışma mesafesi
Ultrasonik frekans200 kHz
Ses lobu gelişimistandart
Işınlama yönü90° - saptırma
Açılma açısı16 °
Ölçüm verileri
Tekrar edilebilirlik0,15 %
Referans boyutu tekrar edilebilirlikSon değer
Sıcaklık kayması0,17 %/K
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB15 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı30 … 50 mA
Anahtarlama histerezi10 mm
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
Anahtarlama voltajıdüşük: 0,1 x UB / yüksek: 0,9 x UB
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
Anahtarlama akımı, maks.150 mA
Anahtarlama voltajılow: ≤ 2,5 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiKapatıcı (NO)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiNC (normalde kapalı/normalde açık kontak
Zaman davranışı
Anahtarlama frekansı8 Hz
Tepki verme süresi62 ms
Hazırlık gecikmesi30 ms
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)18 mm x 97,8 mm
Vida dişi büyüklüğüM18 x 1 mm
Malzeme gövdeMetal
Metal gövdeNikelli pirinç
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık50 g
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 70 °C
Ortam sıcaklığı depolama-30 … 85 °C
Sertifikalar
Koruma sınıfıIP 67 / IP68
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
