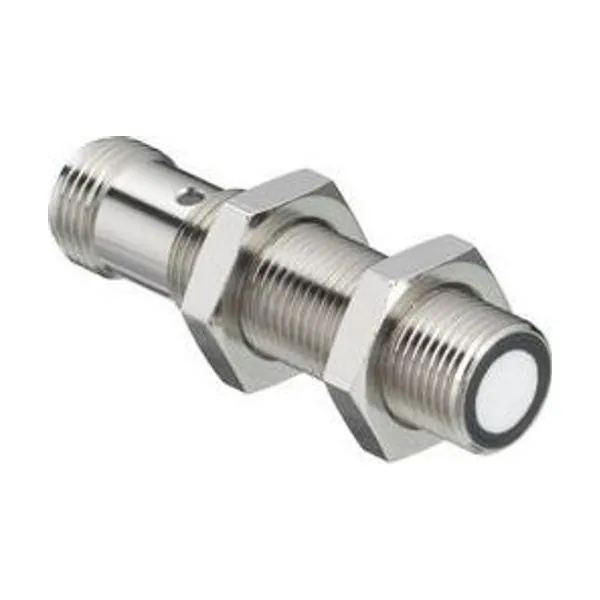

HTU412B-500/L6T-M12 Ultrasonik Sensör
Leuze

HTU412B-500/L6T-M12 Ultrasonik Sensör

Parça no: 50150584Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör · Menzil 0,015 … 0,5 m · İtme-çekme (PNP/NPN) · IO-Link

  • Çalışma aralığı: 0,015 … 0,5 m
  • Çıkış: İtme-çekme (PNP/NPN)
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 412B serisine ait bu ultrasonik sensör 0,015 … 0,5 m çalışma aralığı, itme-çekme (PNP/NPN) çıkış, IO-Link arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50150584. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri412B
Çalışma prensibiArka plan bastırmalı tarama prensibi
içeriği2 adet montaj somunu M12
Özel versiyon
Özel versiyonSenkron çalışma / Tanıtma girişi / Çoklu çalışma
Karakteristik parametreler
MTTF411 Yıllar
Ultrasonik verileri
İşletme bölgesi0,015 … 0,5 m
İşletme bölgesiemniyetli çalışma mesafesi
Ultrasonik frekans200 kHz
Ses lobu gelişimistandart
Işınlama yönüönde
Açılma açısı3 … 11 °
Ayarlama aralığı15 … 500 mm
Ölçüm verileri
Çözünürlük< 0,3 mm
Tekrar edilebilirlik0,5 mm
Sıcaklık kayması2 %
Sıcaklık kayması referans büyüklüğüSon değer
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 35 mA
Anahtarlama histerezi4 %
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
Anahtarlama voltajıhigh: ≥12V / low: ≤ 2 V
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı12 Hz
Tepki verme süresi< 40 ms
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
Min. periyot süresiCOM2 = 8 ms
Çerçeve tipi2.2
Teknik özellikV1.1
Cihaz kimliği3078
SIO modu desteğiEvet
Süreç verileri, uzunluk48 Bit
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)12 mm x 50 mm
Vida dişi büyüklüğüM12 x 1 mm
Malzeme gövdeMetal
Metal gövdeNikelli pirinç
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık32 g
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 65 °C
Ortam sıcaklığı depolama-40 … 75 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
