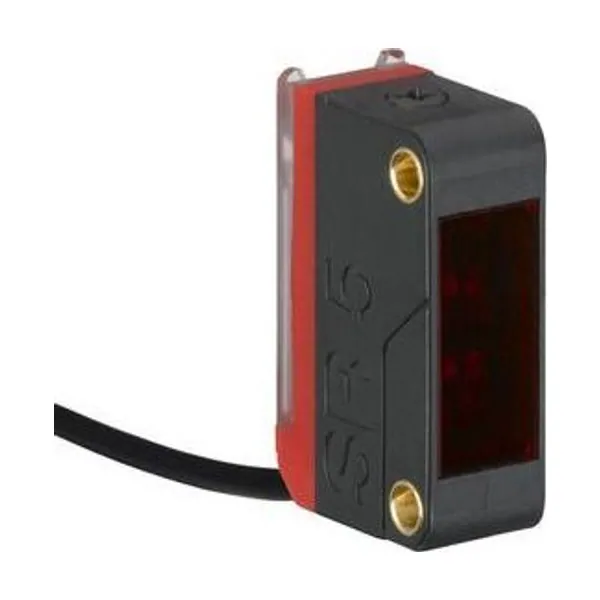

HT5B.XL/2 Arka Plan Bastırmalı Sensör
Leuze

HT5B.XL/2 Arka Plan Bastırmalı Sensör

Parça no: 50148010Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,002 … 0,13 m · Cisimden yansımalı sensör, arka plan bastırmalı · NPN

  • Çalışma aralığı: 0,002 … 0,13 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: NPN
  • Işık: LED, Kırmızı
  • Bağlantı: Kablo

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 5B serisine ait bu arka plan bastırmalı sensör 0,002 … 0,13 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, NPN çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50148010. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri5B
Çalışma prensibiArka plan bastırmalı tarama prensibi
UygulamaKırılmış nesnelerin tespiti
Özel versiyon
Özel versiyonIşık spotu ekstra uzun ışık spotu (XL)
Optik veriler
siyah - beyaz hatası< %15 ila 100 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,002 … 0,1 m
İşletme bölgesi, gri %180,005 … 0,09 m
İşletme bölgesi, siyah %60,01 … 0,085 m
Sınır mesafesi0,002 … 0,13 m (tipik çalışma mesafesi)
Ayarlama aralığı20 … 130 mm
Işın hareketiayrı
Işık kaynağıLED, Kırmızı
Dalga boyu645 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu büyüklüğü [sensör mesafesinde]5 mm x 40 mm [60 mm]
Işık spotu geometri türüdikdörtgen
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, NPN
Anahtarlama prensibiaçık anahtarlama / (UB kutup değişimi ile NC anahtarlama)
Zaman davranışı
Anahtarlama frekansı1.000 Hz
Tepki verme süresi0,5 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu2.000 mm
Malzeme kılıfPVC
Kablo rengisiyah
İletken sayısı3 damarlı
İletken enine kesiti0,14 mm²
Mekanik bilgiler
Ölçü (G x Y x U)11 mm x 32,4 mm x 20 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık44 g
Gövde rengiKırmızı / siyah
Montaj braketi türüopsiyonel montaj ünitesi üzerinden / İki M3 dişli kovanı
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
US patentleriPatent Pending Publ.No. US-2024-0027191-A1
