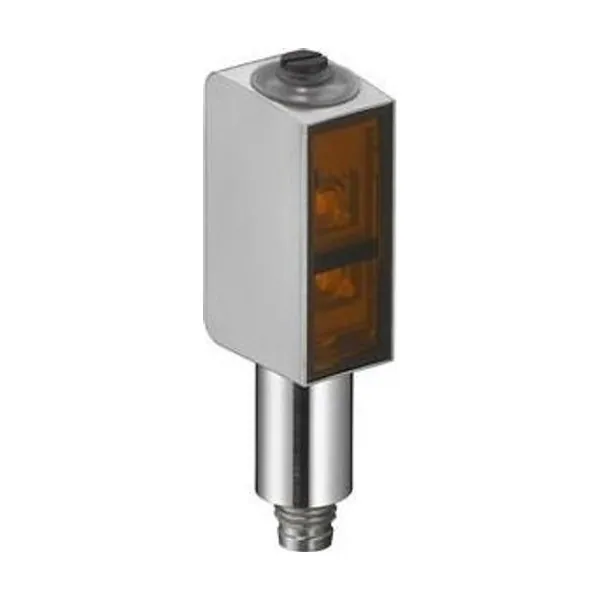

HT53C/6G-M8 Arka Plan Bastırmalı Sensör
Leuze

HT53C/6G-M8 Arka Plan Bastırmalı Sensör

Parça no: 50148170Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,005 … 0,45 m · Cisimden yansımalı sensör, arka plan bastırmalı · İtme-çekme…

  • Çalışma aralığı: 0,005 … 0,45 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M8

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 53C serisine ait bu arka plan bastırmalı sensör 0,005 … 0,45 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, itme-çekme (PNP/NPN) çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50148170. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri53C
Çalışma prensibiArka plan bastırmalı tarama prensibi
Özel versiyon
Özel versiyonHYGIENE tasarımı
Optik veriler
siyah - beyaz hatası< %10 ila 220 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,005 … 0,45 m
İşletme bölgesi, gri %180,01 … 0,34 m
İşletme bölgesi, siyah %60,015 … 0,22 m
Sınır mesafesi0,005 … 0,45 m (tipik çalışma mesafesi)
Ayarlama aralığı15 … 450 mm
Işın hareketiodaklı
Işık kaynağıLED, Kırmızı
Dalga boyu645 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu geometri türükare
Odaksabit
Odak mesafesi200 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibikoyu şalterli (PNP)/açık şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı1.000 Hz
Tepki verme süresi0,5 ms
Hazırlık gecikmesi300 ms
İlgili tepki166 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
Tiperkek
MalzemePaslanmaz çelik
Kutup sayısı4 kutuplu
Mekanik bilgiler
Ölçü (G x Y x U)14 mm x 35,4 mm x 20,4 mm
Malzeme gövdePaslanmaz çelik
Paslanmaz çelik gövdeAISI 316L, DIN X2CrNiMo17132, W.Nr1.4404
Malzeme kumanda elmanıPlastik (POM Hostaform C9021, Kopolyester Tritan TX1001), yayılıma karşı korumalı
Gövde pürüzlülüğüRa ≤ 0,8, Paslanmaz çelik gövde için tipik değer
Malzeme lens kapağıÇizilmez İndium koruma tabakalı plastik (PMMA+)
Net ağırlık48 g
Gövde rengigümüş
Montaj braketi türüGövdenin uyumu
Malzeme uyumluluğuCleanProof+ / ECOLAB / Johnson Diversey
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C, (70 °C ≤15min)
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP68 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
