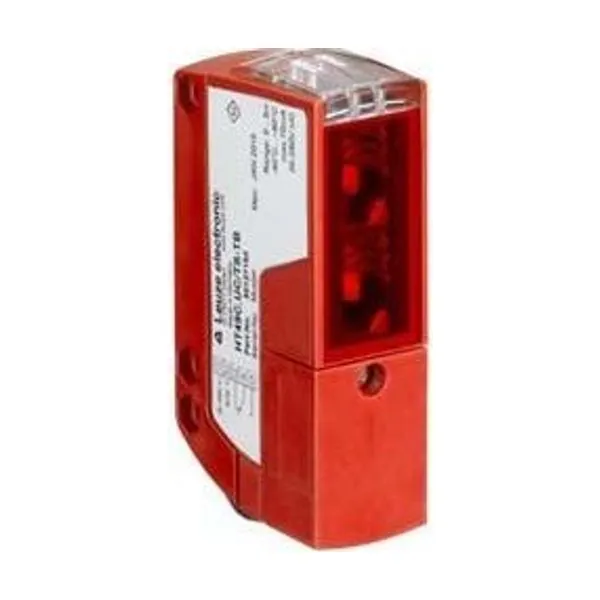

HT49CI.H/4X-M12 Arka Plan Bastırmalı Sensör
Leuze

HT49CI.H/4X-M12 Arka Plan Bastırmalı Sensör

Parça no: 50150261Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,005 … 3 m · Cisimden yansımalı sensör, arka plan bastırmalı · PNP

  • Çalışma aralığı: 0,005 … 3 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: PNP
  • Işık: LED, kızılötesi
  • Bağlantı: Yuvarlak konnektör, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 49C serisine ait bu arka plan bastırmalı sensör 0,005 … 3 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, PNP çıkış, LED, kızılötesi ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50150261. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri49C
Çalışma prensibiArka plan bastırmalı tarama prensibi
Özel versiyon
Özel versiyonIsıtma
Optik veriler
siyah - beyaz hatası< %10 ila 1200 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,005 … 3 m
İşletme bölgesi, gri %180,02 … 2 m
İşletme bölgesi, siyah %60,05 … 1,5 m
Sınır mesafesi0,005 … 3 m (tipik çalışma mesafesi)
Ayarlama aralığı120 … 3.000 mm
Işık kaynağıLED, kızılötesi
Dalga boyu860 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 80 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Zaman davranışı
Anahtarlama frekansı250 Hz
Tepki verme süresi2 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)31 mm x 104 mm x 55,5 mm
Malzeme gövdePlastik
Plastik gövdePC
Malzeme lens kapağıPlastik
Net ağırlık150 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi / Çok geçişli mil
Kumanda elemanının işleviAnahtarlama alanı ayarı / Aydınlık/karanlık anahtarlama / Tarama aralıkların ayarı / Yavaş salımının zaman modülü aktivasyonu
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
