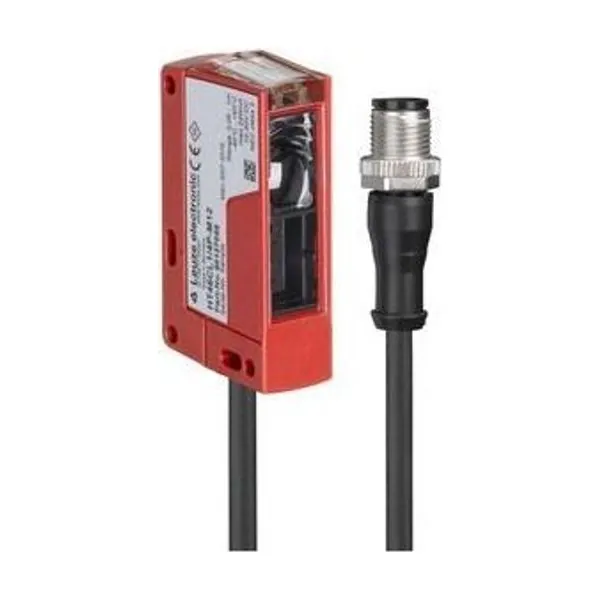

HT46CL1.XR/4P-200-M12 Arka Plan Bastırmalı Sensör
Leuze

HT46CL1.XR/4P-200-M12 Arka Plan Bastırmalı Sensör

Parça no: 50147741Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,05 … 1,2 m · Cisimden yansımalı sensör, arka plan bastırmalı · PNP

  • Çalışma aralığı: 0,05 … 1,2 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: PNP
  • Işık: Lazer, Kırmızı
  • Bağlantı: Yuvarlak konnektörlü kablo, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 46C serisine ait bu arka plan bastırmalı sensör 0,05 … 1,2 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, PNP çıkış, lazer, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50147741. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri46C
Çalışma prensibiArka plan bastırmalı tarama prensibi
Optik veriler
siyah - beyaz hatası< %10 ila 1000 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,05 … 1 m
İşletme bölgesi, gri %180,07 … 0,9 m
İşletme bölgesi, siyah %60,09 … 0,8 m
Sınır mesafesi0,05 … 1,2 m (tipik çalışma mesafesi)
Ayarlama aralığı120 … 1.200 mm
Işın hareketiayrı
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı1, IEC/EN 60825-1:2014
Maks. lazer gücü0,008 W
Gönderme sinyali şeklidarbeli
Darbe süresi6 µs
Işık spotu büyüklüğü [sensör mesafesinde]3 mm x 5 mm [1.000 mm]
Işık spotu geometri türüeliptik
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 30 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibikoyu anahtarlama
Zaman davranışı
Anahtarlama frekansı1.000 Hz
Tepki verme süresi0,5 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu200 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken enine kesiti0,2 mm²
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)20,5 mm x 76,3 mm x 44 mm
Malzeme gövdePlastik
Plastik gövdePC-PBT
Malzeme lens kapağıPlastik / PMMA
Net ağırlık65 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
