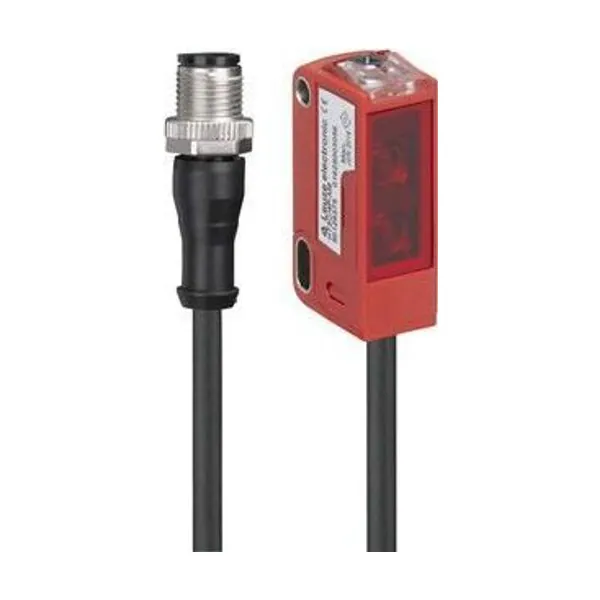

HT3CI-350F.HF/4P-1000-M12 Arka Plan Bastırmalı Sensör
Leuze

HT3CI-350F.HF/4P-1000-M12 Arka Plan Bastırmalı Sensör

Parça no: 50152942Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Cisimden yansımalı sensör, arka plan bastırmalı · PNP · LED, kızılötesi

  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: PNP
  • Işık: LED, kızılötesi
  • Bağlantı: Yuvarlak konnektörlü kablo, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu arka plan bastırmalı sensör cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, PNP çıkış, LED, kızılötesi ışık kaynağı, yuvarlak konnektörlü kablo, M12 bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50152942. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiArka plan bastırmalı tarama prensibi
Özel versiyon
Özel versiyonHF aydınlatmasını (LED) gizleme / sabit ayarlanmış tarama aralığı 350 mm
Optik veriler
siyah - beyaz hatası< %10 ila 250 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,005 … 0,35 m
Sabit ayarlanmış çalışma mesafesi0,35 m
Işın hareketiodaklı
Işık kaynağıLED, kızılötesi
Dalga boyu880 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu geometri türükare
Odaksabit
Odak mesafesi200 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibikoyu anahtarlama
Zaman davranışı
Anahtarlama frekansı1.000 Hz
Tepki verme süresi0,5 ms
Hazırlık gecikmesi300 ms
İlgili tepki166 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu1.000 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken enine kesiti0,2 mm²
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık10 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
