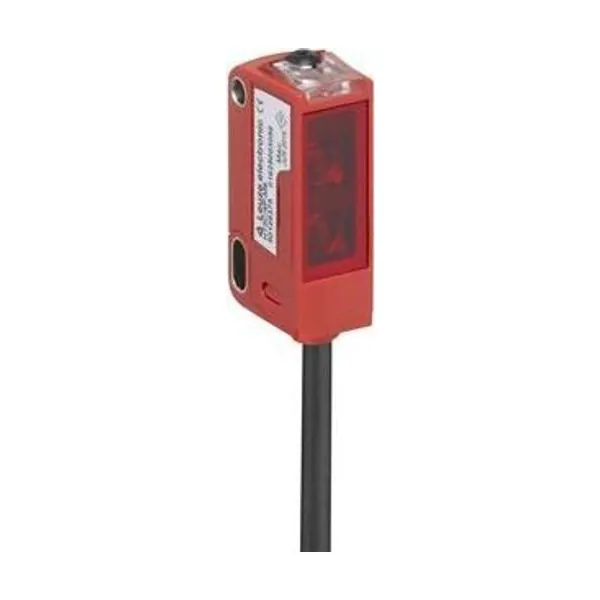

HT3C.S3/6X Arka Plan Bastırmalı Sensör
Leuze

HT3C.S3/6X Arka Plan Bastırmalı Sensör

Parça no: 50145121Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,01 … 0,08 m · Cisimden yansımalı sensör, arka plan bastırmalı · İtme-çekme…

  • Çalışma aralığı: 0,01 … 0,08 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, Kırmızı
  • Bağlantı: Kablo

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu arka plan bastırmalı sensör 0,01 … 0,08 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, itme-çekme (PNP/NPN) çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50145121. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiArka plan bastırmalı tarama prensibi
UygulamaKüçük parçaların tespiti
Özel versiyon
Özel versiyonKüçük ışık spotu (S)
Optik veriler
siyah - beyaz hatası< ± 2 mm
İşletme bölgesi0,01 … 0,08 m (emniyetli çalışma mesafesi)
Ayarlama aralığı30 … 80 mm
Işın hareketiodaklı
Işık kaynağıLED, Kırmızı
Dalga boyu645 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu büyüklüğü [sensör mesafesinde]4 mm [60 mm]
Işık spotu geometri türüYuvarlak
Odaksabit
Odak mesafesi60 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 25 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı750 Hz
Tepki verme süresi0,66 ms
Hazırlık gecikmesi300 ms
İlgili tepki170 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu2.000 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken sayısı4 damarlı
İletken enine kesiti0,2 mm²
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık50 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviAydınlık/karanlık anahtarlama / Tarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
