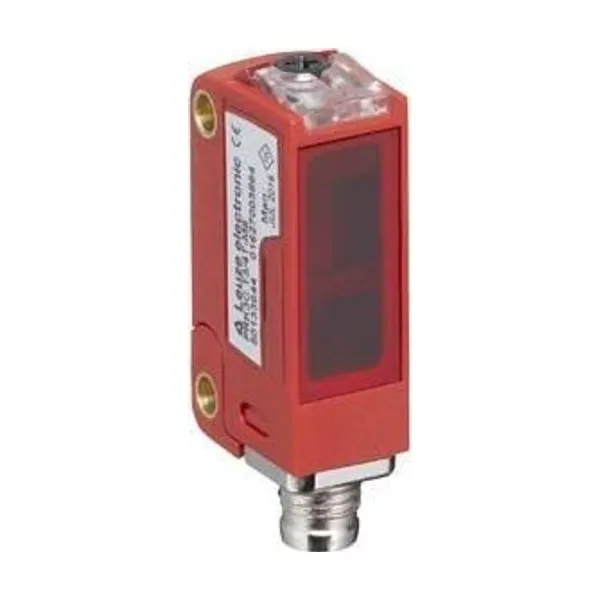

HT3C.BV/4P-M8 Arka Plan Bastırmalı Sensör
Leuze

HT3C.BV/4P-M8 Arka Plan Bastırmalı Sensör

Parça no: 50133610Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,015 … 0,15 m · Cisimden yansımalı sensör, arka plan bastırmalı · PNP

  • Çalışma aralığı: 0,015 … 0,15 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: PNP
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M8

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu arka plan bastırmalı sensör 0,015 … 0,15 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, PNP çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50133610. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiArka plan bastırmalı tarama prensibi
UygulamaParlak veya parlatılmış yüzeylerin tespiti / Şeffaf nesnelerin tespiti
Özel versiyon
Özel versiyonV optik
Optik veriler
siyah - beyaz hatası< %10 ila 100 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,015 … 0,15 m
İşletme bölgesi, gri %180,015 … 0,13 m
İşletme bölgesi, siyah %60,015 … 0,11 m
Sınır mesafesi0,015 … 0,15 m (tipik çalışma mesafesi)
Ayarlama aralığı20 … 150 mm
Çalışma alanı30 … 70 mm
Işın hareketiodaklı
Işık kaynağıLED, Kırmızı
Dalga boyu633 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu geometri türüYuvarlak
Işın demeti çıkışıÖnde 11° - açı
Odaksabit
Odak mesafesi150 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibikoyu anahtarlama
Zaman davranışı
Anahtarlama frekansı1.000 Hz
Tepki verme süresi0,5 ms
Hazırlık gecikmesi300 ms
İlgili tepki166 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık10 g
Gövde rengiKırmızı
Montaj braketi türüopsiyonel montaj ünitesi üzerinden / İki M3 dişli kovanı
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
