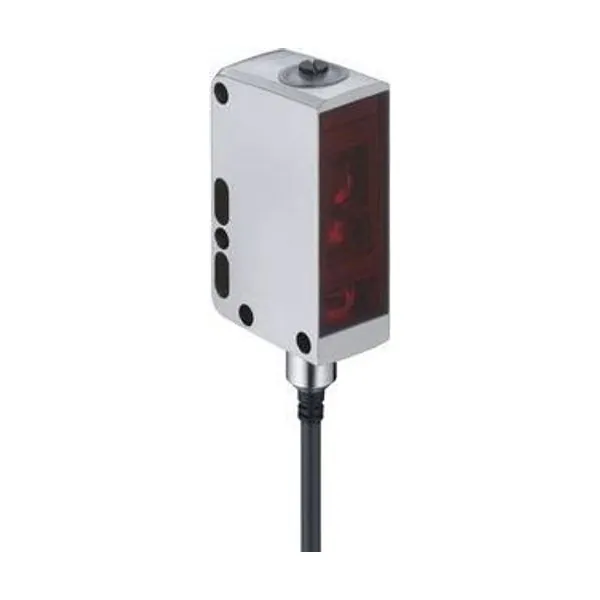

HT35CL1/LG Arka Plan Bastırmalı Sensör
Leuze

HT35CL1/LG Arka Plan Bastırmalı Sensör

Parça no: 50150310Kategori: Fotoseller

Arka Plan Bastırmalı Sensör · Menzil 0,005 … 0,6 m · Cisimden yansımalı sensör, arka plan bastırmalı · İtme-çekme…

  • Çalışma aralığı: 0,005 … 0,6 m
  • Prensip: Cisimden yansımalı sensör, arka plan bastırmalı
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: IO-Link

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 35C serisine ait bu arka plan bastırmalı sensör 0,005 … 0,6 m çalışma aralığı, cisimden yansımalı sensör, arka plan bastırmalı çalışma prensibi, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50150310. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri35C
Çalışma prensibiArka plan bastırmalı tarama prensibi
Optik veriler
siyah - beyaz hatası< %10 ila 250 mm
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, beyaz %900,005 … 0,6 m
İşletme bölgesi, gri %180,015 … 0,45 m
İşletme bölgesi, siyah %60,02 … 0,3 m
Sınır mesafesi0,005 … 0,6 m (tipik çalışma mesafesi)
Ayarlama aralığı50 … 600 mm
Işın hareketihizalandı
Işık kaynağıLazer, Kırmızı
Dalga boyu650 nm
Lazer sınıfı1, IEC/EN 60825-1:2014
Maks. lazer gücü0,0043 W
Gönderme sinyali şeklidarbeli
Darbe süresi4,5 µs
Işık spotu büyüklüğü [sensör mesafesinde]3 mm x 5 mm [1.000 mm]
Işık spotu geometri türüeliptik
Hatalı açıtip. ± 1,5°
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 20 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibikoyu şalterli (PNP)/açık şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı2.500 Hz
Tepki verme süresi0,2 ms
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
ProfilAkıllı sensör profili
Min. periyot süresiCOM2 = 2,3 ms
Çerçeve tipi2.5
Teknik özellikV1.1
Cihaz kimliği6105
SIO modu desteğiEvet
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu2.000 mm
Malzeme kılıfPVC
Kablo rengisiyah
İletken sayısı4 damarlı
İletken enine kesiti0,2 mm²
Mekanik bilgiler
Ölçü (G x Y x U)18,8 mm x 55,3 mm x 32,4 mm
Malzeme gövdePaslanmaz çelik
Paslanmaz çelik gövdeAISI 316L, DIN X2CrNiMo17132, W.Nr1.4404
Malzeme kumanda elmanıPlastik (POM Hostaform C9021, Kopolyester Tritan TX1001), yayılıma karşı korumalı
Gövde pürüzlülüğüRa ≤ 0,8, Paslanmaz çelik gövde için tipik değer
Malzeme lens kapağıÇizilmez İndium koruma tabakalı plastik (PMMA+)
Net ağırlık120 g
Gövde rengigümüş
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Malzeme uyumluluğuCleanProof+ / ECOLAB / Johnson Diversey
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıÇok geçişli mil
Kumanda elemanının işleviTarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C, (70 °C ≤15min)
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP68 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
