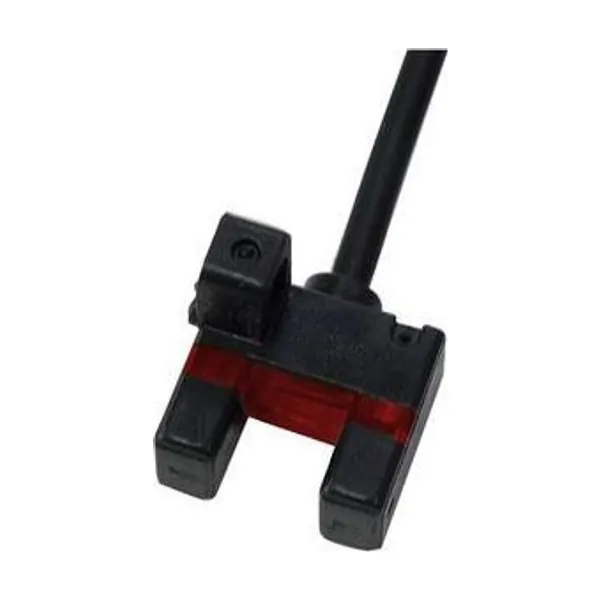

GSM02/2.R1-3000 Çatal Fotoelektrik Sensör
Leuze

GSM02/2.R1-3000 Çatal Fotoelektrik Sensör

Parça no: 50156900Kategori: Çatal Sensörler

Çatal Fotoelektrik Sensör · NPN · LED, kızılötesi · Kablo

  • Çıkış: NPN
  • Işık: LED, kızılötesi
  • Bağlantı: Kablo
  • Koruma: IP64
  • Ağız genişliği: 6 mm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 02 serisine ait bu çatal fotoelektrik sensör NPN çıkış, LED, kızılötesi ışık kaynağı, kablo bağlantı, IP64 koruma sınıfı ile sunulur. Çatal sensörler verici ve alıcıyı tek gövdede birleştirir; hizalama gerektirmeden etiket, küçük parça ve kenar algılama gibi hassas görevler için idealdir. Parça numarası 50156900. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri02
Montaj TipiR-Tipi
Fiziksel prensipoptik
UygulamaKüçük parçaların tespiti (opak)
Karakteristik parametreler
MTTF942 Yıllar
Optik veriler
Işık kaynağıLED, kızılötesi
Dalga boyu940 nm
Gönderme sinyali şeklidarbeli
Ölçüm verileri
Tekrar edilebilirlik< 0,01 mm
Minimum nesne büyüklüğü0,8 mm x 1,2 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB5 … 24 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 15 mA
Anahtarlama histerezi50 µm
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Voltaj türüDC
Anahtarlama akımı, maks.50 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, NPN
Anahtarlama prensibiNO/NC değiştirme yapılabilir
Zaman davranışı
Anahtarlama frekansı3.000 Hz
Kesintili ışık demeti ile tepki verme süresi20 µs
Kesintili ışık demeti ile tepki verme süresi80 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu3.000 mm
Malzeme kılıfPVC
Kablo rengisiyah
İletken sayısı4 damarlı
İletken enine kesiti0,09 mm²
Mekanik bilgiler
Yapı şekliÇatal
Ağız genişliği6 mm
Ağız derinliği5,7 mm
Ölçü (G x Y x U)13,7 mm x 12 mm x 12,6 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik
Net ağırlık15 g
Gövde rengisiyah
Montaj braketi türüGeçiş montaj braketi
Kumanda ve gösterge
Gösterge türüLED
LED sayısı1 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 55 °C
Ortam sıcaklığı depolama-30 … 80 °C
Sertifikalar
Koruma sınıfıIP 64
Güvenlik sınıfıIII
Geçerli normIEC 60947-5-2
