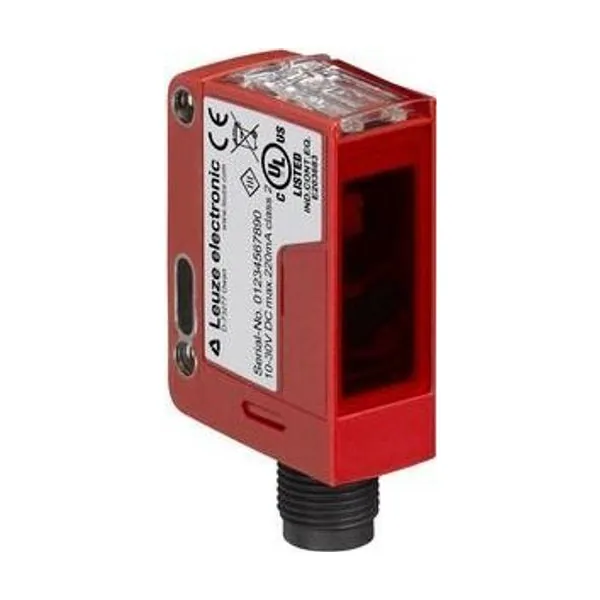

DRT25C.3R/4P-M12 Dinamik Referans Sensörü
Leuze

DRT25C.3R/4P-M12 Dinamik Referans Sensörü

Parça no: 50146836Kategori: Fotoseller

Dinamik Referans Sensörü · Menzil 0,05 … 0,45 m · Cisimden yansımalı sensör · PNP

  • Çalışma aralığı: 0,05 … 0,45 m
  • Prensip: Cisimden yansımalı sensör
  • Çıkış: PNP
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 25C serisine ait bu dinamik referans sensörü 0,05 … 0,45 m çalışma aralığı, cisimden yansımalı sensör çalışma prensibi, PNP çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50146836. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri25C
Çalışma prensibiReferans yüzeyde referans tanıtma (plastik makaralı zincir veya plastik konveyör bandı)
UygulamaŞişe ve kutu ambalajlarının algılanması
Optik veriler
İşletme bölgesi0,08 … 0,4 m, referans yüzeyinin üzerinde maks. / / Önerilen işletme bölgesi:
Sınır mesafesi, beyaz %900,05 … 0,45 m
Minimum nesne yüksekliği80 mm
Işık kaynağıLED, Kırmızı
Dalga boyu645 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 40 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibikoyu anahtarlama
Zaman davranışı
Anahtarlama frekansı300 Hz
Tepki verme süresi1,66 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePUR
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)15 mm x 42,7 mm x 30 mm
Malzeme gövdePlastik
Plastik gövdeABS
Malzeme lens kapağıPlastik
Net ağırlık22 g
Gövde rengiKırmızı
Montaj braketi türüM4 vida dişine sahip geçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviReferans yüzeyinde ayarlama
Çevresel veriler
Ortam sıcaklığı işletim-10 … 50 °C, Sıcaklık kompanzasyonu ± 15 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
