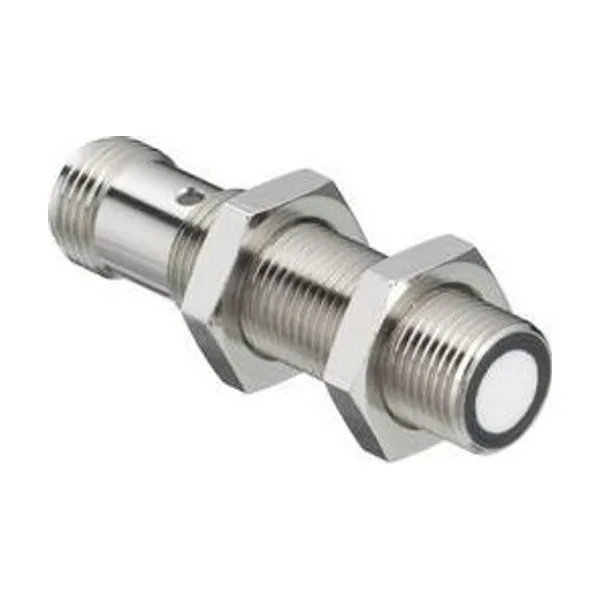

DMU412B-500/LVT-M12 Ultrasonik Mesafe Sensörü
Leuze

DMU412B-500/LVT-M12 Ultrasonik Mesafe Sensörü

Parça no: 50150585Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Mesafe Sensörü · Menzil 15 … 500 mm · Gerilim çıkışı, İtme-çekme (PNP/NPN) · IO-Link

  • Çalışma aralığı: 15 … 500 mm
  • Çıkış: Gerilim çıkışı, İtme-çekme (PNP/NPN)
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 412B serisine ait bu ultrasonik mesafe sensörü 15 … 500 mm çalışma aralığı, gerilim çıkışı, itme-çekme (PNP/NPN) çıkış, IO-Link arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50150585. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri412B
içeriği2 adet montaj somunu M12
Özel versiyon
Özel versiyonSenkron çalışma / Tanıtma girişi / Çoklu çalışma
Karakteristik parametreler
MTTF342 Yıllar
Ultrasonik verileri
Ultrasonik frekans290 kHz
Işınlama yönüönde
Açılma açısı3 … 11 °
Ölçüm verileri
Ölçüm aralığı15 … 500 mm
Çözünürlük< 0,3 mm / < 0,5 mm
Doğruluk2 %
Referans boyutu hassasiyetiSon değer
Tekrar edilebilirlik0,5 mm, Son değer
Sıcaklık kayması2 %
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 35 mA
Anahtarlama histerezi4 %
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
Voltaj türüDC
Anahtarlama voltajıhigh: ≥12V / low: ≤ 2 V
Giriş direnci110.000 Ω
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Yük direnci> 10.000 Ω
Analog çıkışlar
Voltaj0 … 10 V
Analog çıkış 1
TürVoltaj
Anahtarlama çıkışları
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı12 Hz
Tepki verme süresi< 40 ms
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
Min. periyot süresiCOM2 = 8 ms
Çerçeve tipi2.2
Teknik özellikV1.1
Cihaz kimliği3103
SIO modu desteğiEvet
Süreç verileri, uzunluk48 Bit
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)12 mm x 50 mm
Vida dişi büyüklüğüM12 x 1 mm
Malzeme gövdeMetal
Metal gövdeNikelli pirinç
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık32 g
Gövde rengigümüş
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 65 °C
Ortam sıcaklığı depolama-40 … 75 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
