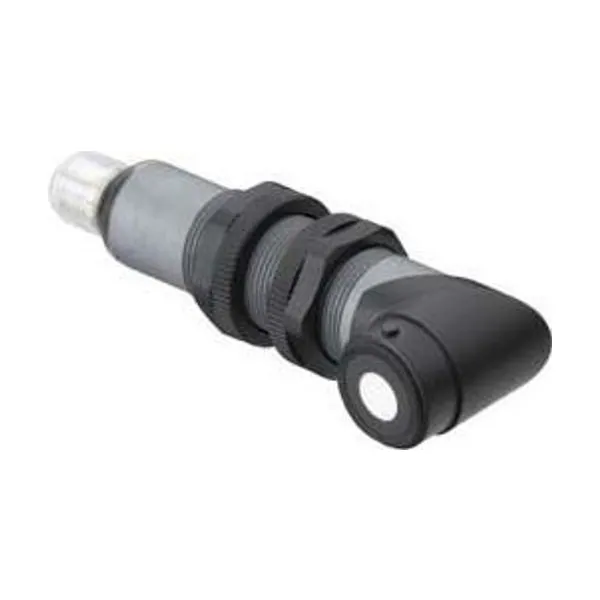

DMU318-1600.W3/4VK-M12 Ultrasonik Mesafe Sensörü
Leuze

DMU318-1600.W3/4VK-M12 Ultrasonik Mesafe Sensörü

Parça no: 50136106Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Mesafe Sensörü · Menzil 150 … 1.600 mm · Gerilim çıkışı, PNP · Yuvarlak konnektör, M12

  • Çalışma aralığı: 150 … 1.600 mm
  • Çıkış: Gerilim çıkışı, PNP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67
  • Yapışekli: Silindirik

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 318 serisine ait bu ultrasonik mesafe sensörü 150 … 1.600 mm çalışma aralığı, gerilim çıkışı, PNP çıkış, yuvarlak konnektör, M12 bağlantı, IP67 koruma sınıfı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50136106. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri318
içeriği2 adet montaj somunu M18
Özel versiyon
Özel versiyonSenkron çalışma / Çoklu çalışma
Ultrasonik verileri
Ultrasonik frekans230 kHz
Işınlama yönü90° - saptırma
Açılma açısı8 °
Ölçüm verileri
Ölçüm aralığı150 … 1.600 mm
Çözünürlük< 2 mm
Tekrar edilebilirlik0,5 %
Referans boyutu tekrar edilebilirlikSon değer
Sıcaklık kayması5 %
Elektrik verileri
Koruma devresiEndüksiyon koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Artık dalgalanma0 … 7 %, UB’dan
Açık devre akımı0 … 50 mA
Anahtarlama histerezi1 %
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Yük direnci2.000 Ω
Analog çıkışlar
Voltaj0 … 10 V
Analog çıkış 1
TürVoltaj
Anahtarlama çıkışları
Anahtarlama akımı, maks.100 mA
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiKapatıcı (NO)
Girişler/çıkışlar seçilebilir
Giriş/çıkış sayısı seçilebilir1 Adet
Zaman davranışı
Anahtarlama frekansı2 Hz
Tepki verme süresi250 ms
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)18 mm x 88,3 mm
Vida dişi büyüklüğüM18 x 1 mm
Malzeme gövdePlastik
Plastik gövdePolibütilen (PBT)
Malzeme aktif yüzeyPlastik, Fiberglas takviyeli epoksi reçine
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık70 g
Gövde rengigri
Kumanda ve gösterge
Gösterge türüLED
LED sayısı3 Adet
Kumanda elemanlarıKumanda butonları
Kumanda elemanının işleviHassasiyet ayarı / Normalde kapalı kontak / normalde açık kontak geçişi
Çevresel veriler
Ortam sıcaklığı işletim-20 … 70 °C
Ortam sıcaklığı depolama-20 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
