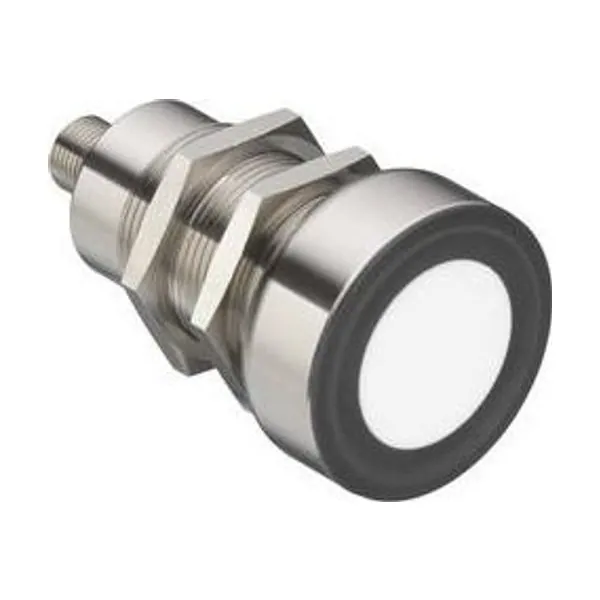

DMU230-6000/LA-M12 Ultrasonik Mesafe Sensörü
Leuze

DMU230-6000/LA-M12 Ultrasonik Mesafe Sensörü

Parça no: 50149551Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Mesafe Sensörü · Menzil 600 … 6.000 mm · Akım çıkışı, İtme-çekme (PNP/NPN) · IO-Link

  • Çalışma aralığı: 600 … 6.000 mm
  • Çıkış: Akım çıkışı, İtme-çekme (PNP/NPN)
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 200 serisine ait bu ultrasonik mesafe sensörü 600 … 6.000 mm çalışma aralığı, akım çıkışı, itme-çekme (PNP/NPN) çıkış, IO-Link arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50149551. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri200
içeriği2 adet montaj somunu M30
Özel versiyon
Özel versiyonSenkron çalışma / Çoklu çalışma
Karakteristik parametreler
MTTF297 Yıllar
Ultrasonik verileri
Ultrasonik frekans80 kHz
Işınlama yönüönde
Açılma açısı14 °
Ölçüm verileri
Ölçüm aralığı600 … 6.000 mm
Çözünürlük1,0 mm
Çözünürlük Analog çıkış2 mm
Tekrar edilebilirlik0,07 %
Referans boyutu tekrar edilebilirlikSon değer
Sıcaklık kayması0,2 %/K
Doğrusallık hatası0,5 %
Elektrik verileri
Koruma devresiKısa devre koruması
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Artık dalgalanma0 … 10 %, UB’dan
Açık devre akımı0 … 45 mA
Anahtarlama histerezi20 mm
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Yük direnci0 … 400 Ω
Analog çıkışlar
Akım4 … 20 mA
Analog çıkış 1
TürAkım
Anahtarlama çıkışları
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı2 Hz
Tepki verme süresi250 ms
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
ProfilCommon Profile
Min. periyot süresiCOM2 = 2,3 ms
Çerçeve tipi2.2
Teknik özellikV1.1
Cihaz kimliği3095
SIO modu desteğiHayır
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliSilindirik
Ölçü (Ø x U)45,5 mm x 78 mm
Vida dişi büyüklüğüM30 x 1,5 mm
Malzeme gövdeMetal
Metal gövdeNikelli pirinç
Ultrason dönüştürücüsü malzemesiPiezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık190 g
Gövde rengigümüş
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 70 °C
Ortam sıcaklığı depolama-25 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
