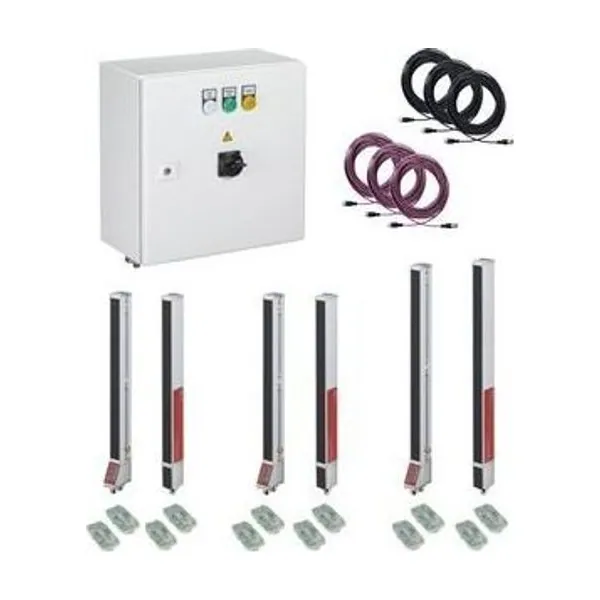

CMS748i-0960-0560-0720.R Kontur Ölçüm Sistemi
Leuze

CMS748i-0960-0560-0720.R Kontur Ölçüm Sistemi

Parça no: 50146509Kategori: Otomasyon Işık Perdeleri

Kontur Ölçüm Sistemi · Menzil 0,1 … 4,5 m · EtherNet TCP/IP, PROFINET, TCP/IP · Topraklama kayışı / Harting…

  • Çalışma aralığı: 0,1 … 4,5 m
  • Arayüz: EtherNet TCP/IP, PROFINET, TCP/IP
  • Bağlantı: Topraklama kayışı / Harting konnektörü / Yuvarlak konnektör, M12
  • Ölçüm alanının uzunluğu 1: 960 mm
  • Ölçüm alanının uzunluğu 2: 560 mm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze CMS 7xxi serisine ait bu kontur ölçüm sistemi 0,1 … 4,5 m çalışma aralığı, EtherNet TCP/IP, PROFINET, TCP/IP arayüzü, topraklama kayışı / harting konnektörü / yuvarlak konnektör, M12 bağlantı, ölçüm alanının uzunluğu 1 960 mm ile sunulur. Otomasyon ışık perdeleri geniş bir alanı çok sayıda ışınla tarayarak nesne yüksekliği, konumu ve varlığının ölçülmesinde kullanılır. Bu ürünler proses otomasyonu içindir; personel güvenliği uygulamaları için güvenlik ürünleri tercih edilmelidir. Parça numarası 50146509. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriCMS 7xxi
içeriği1 güvenlik cihazı CMS700
Sipariş hatırlatmasıDiğer türler talep üzerine
İşlevler
İşlevler≥ 50 mm asgari nesne yüksekliği için
Optik veriler
İşletme bölgesi0,1 … 4,5 m (emniyetli çalışma mesafesi)
İşletme bölgesi, şeffaf maddeler0,1 … 1,75 m
Ölçüm alanının uzunluğu 1960 mm
Ölçüm alanının uzunluğu 2560 mm
Ölçüm alanının uzunluğu 3720 mm
Işın uzaklığı5 mm
Elektrik verileri
Çıkış akımı kanal başına sürekli akım, maks.100 mA
Güç verileri
Besleme gerilimi UB100 … 263 V, AC
Girişler
Dijital anahtarlama girişi sayısı4 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Voltaj türüDC
Anahtarlama voltajı24 V, VIN
Çıkışlar
Dijital anahtarlama çıkışı sayısı4 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Voltaj türüAC
Anahtarlama voltajı24 V, VIN
Arayüz
TürEtherNet TCP/IP, PROFINET
Ethernet
İşlevParametrelendirme / süreç verileri
Profinet
İşlevParametrelendirme / süreç verileri
Bağlantı
Bağlantı sayısı9 Adet
Bağlantı 1
İşlevTopraklama
Bağlantı türüTopraklama kayışı
MalzemeMetal
Bağlantı 2
İşlevGerilim beslemesi
Bağlantı türüHarting konnektörü
MalzemeMetal
Bağlantı 3
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
MalzemeMetal
Kutup sayısı8 kutuplu
KodlamaA kodlu
Bağlantı 4
İşlevBağlantı genişlik ışık perdesi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı8 kutuplu
KodlamaA kodlu
Bağlantı 5
İşlevBağlantı yükseklik ışık perdesi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı8 kutuplu
KodlamaA kodlu
Bağlantı 6
İşlevBağlantı döner enkoder (uzunluk ışık perdesiyle bağlantılı olarak değil)
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı8 kutuplu
KodlamaA kodlu
Bağlantı 7
İşlevHarici Ethernet TCP/IP bağlantısı
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Bağlantı 8
İşlevBağlantı Profinet GİRİŞ (İsteğe bağlı)
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Bağlantı 9
İşlevBağlantı Profinet ÇIKIŞ (İsteğe bağlı)
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Malzeme gövdeMetal
Metal gövdeAlüminyum
Malzeme lens kapağıPlastik
Net ağırlık13.600 g
UyarıMünferit set ürünlerinin ölçüleri için ölçüm çizimlerine bakın
Kumanda ve gösterge
Gösterge türüLED
Konfigürasyon/parametrelendirme türüwebConfig üzerinden gerçekleştirilir
Kumanda elemanlarıDöner anahtar
Çevresel veriler
Ortam sıcaklığı işletim0 … 45 °C
Ortam sıcaklığı depolama-20 … 70 °C
Sertifikalar
SertifikasyonlarCSA
