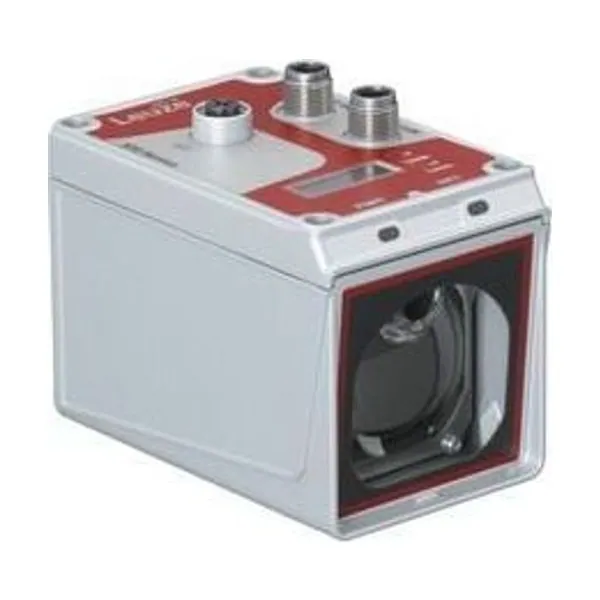

AMS 107i 120 H Optik Konum Sensörü
Leuze

AMS 107i 120 H Optik Konum Sensörü

Parça no: 50144694Kategori: Mesafe Ölçüm Sensörleri

Optik Konum Sensörü · Menzil 100 … 120.000 mm · Lazer, Kırmızı · SSI

  • Çalışma aralığı: 100 … 120.000 mm
  • Işık: Lazer, Kırmızı
  • Arayüz: SSI
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze AMS 100i serisine ait bu optik konum sensörü 100 … 120.000 mm çalışma aralığı, lazer, kırmızı ışık kaynağı, SSI arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50144694. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriAMS 100i
UygulamaGalvanik tesislerin konumlandırılması / Kayar platform ve transfer araçlarının konumlandırılması / Vinçlerin / portal vinçlerinin çarpışma emniyeti / Yüksek raflı depolama cihazının konumlandırılması
Sipariş hatırlatmasıYansıtıcı bant ayrı sipariş edilmelidir
Özel versiyon
Özel versiyonIsıtma
Karakteristik parametreler
MTTF27 Yıllar
Optik veriler
Işık kaynağıLazer, Kırmızı
Dalga boyu660 nm
Lazer sınıfı2, IEC/EN 60825-1:2014
Maks. lazer gücü0,004 W
Gönderme sinyali şeklimodüle
Darbe süresi0,8 µs
Işık spotu büyüklüğü [sensör mesafesinde]100 mm [120.000 mm]
Işık spotu geometri türüYuvarlak
Ölçüm verileri
Ölçüm aralığı100 … 120.000 mm
Çözünürlük0,001 … 10 mm
Doğruluk2 mm, +/-
Üretilebilirlik (3 Sigma), kısa menzil0,9 mm (500 mm'ye kadar ölçüm aralığında)
Üretilebilirlik (3 Sigma), uzak menzil0,6 mm (500 mm'den itibaren ölçüm aralığında)
Ölçüm değerinin çıkışı1 ms
Sıcaklık kayması, mutlak (mm/10K)≤ 1 mm/10K
Travers oranı maks.10 m/s
Elektrik verileri
Koruma devresiVeri yok
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Akım tüketimi, maks.500 mA, 24 V DC'de
Zaman davranışı
Tepki verme süresi14 ms, Pozisyon hatası heseaplama için temel = 7 ms
Arayüz
TürSSI
SSI
Çevrim frekansı50 … 800 kHz
Bağlantı
Bağlantı sayısı3 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Cihazdaki adıPWR
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Bağlantı 2
İşlevVeri arayüzü
Bağlantı türüYuvarlak konnektör
Cihazdaki adıX1 SSI
Vida dişi büyüklüğüM12
Tiperkek
Kutup sayısı5 kutuplu
KodlamaB kodlu
Bağlantı 3
İşlevBakım arayüzü
Bağlantı türüYuvarlak konnektör
Cihazdaki adıXF0 SERVICE
Vida dişi büyüklüğüM12
Tipdişi
Kutup sayısı4 kutuplu
KodlamaD kodlu
Mekanik bilgiler
Ölçü (G x Y x U)70 mm x 139 mm x 118 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum baskı döküm
Malzeme lens kapağıCam
Net ağırlık600 g
Gövde rengiKırmızı / gri
Montaj braketi türüGeçiş montaj braketi
Kumanda ve gösterge
Gösterge türüLC ekranı / LED
LED sayısı2 Adet
Kumanda elemanlarıFolyo klavye
Çevresel veriler
Ortam sıcaklığı işletim-30 … 60 °C
Ortam sıcaklığı depolama-30 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)90 %
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII
SertifikasyonlarUL
