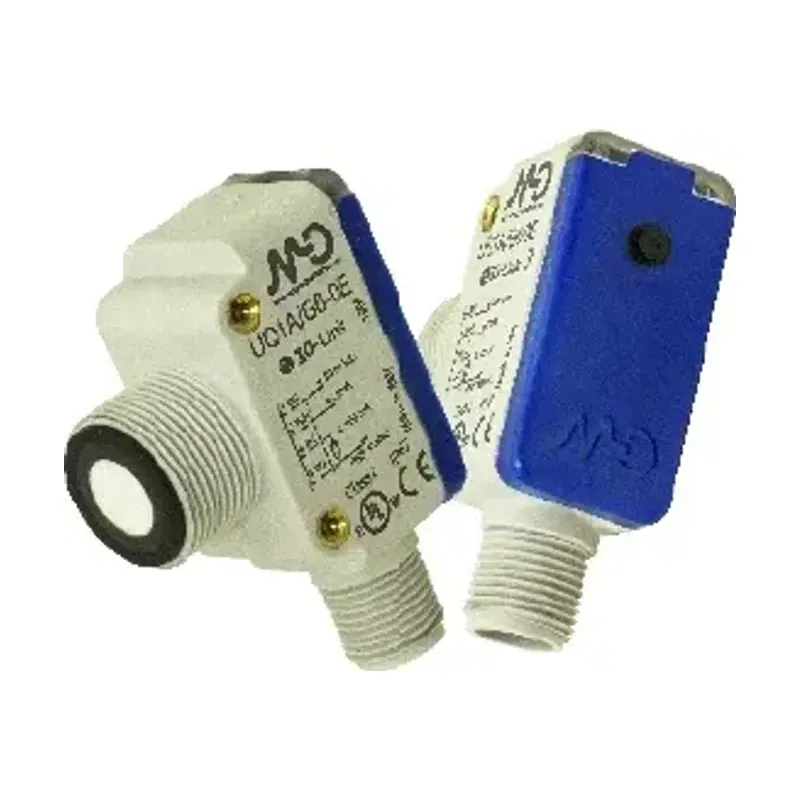

UQ Ultrasonik Sensör Serisi

Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör serisi · 13 çeşit · 300 mm · 3 mm

  • 13 farklı model
  • Algılama mesafesi: 300 mm
  • Çözünürlük: 3 mm
  • Prensip: cisimden yansımalı
  • Çıkış: PNP
  • Bağlantı: M12 konnektör
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing UQ serisi, ultrasonik sensör ürün ailesidir. Üreticinin kataloğunda bu seride 13 farklı model bulunur; sitemizde en çok tercih edilen 3 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 300 mm; çözünürlük: 3 mm; prensip: cisimden yansımalı. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi300 mm
Sr termal kayması±5%
Çözünürlük3 mm
Hassasiyet ayarıTeach-in button
Histerezis1%
Termal kompanzasyonEvet
Minimum algılama mesafesi (kör bölge)40 mm
Doğrusallık hatası1%
Efektif açıklık açısı7° ± 2°
Uygulama
Çalışma prensibicisimden yansımalı
Çıkışlar
Çıkış tipiPNP + 4 … 20 mA / PNP + 0 … 10 V
Çıkış fonksiyonuNO/NC + positive/negative slope
Anahtarlama frekansı8 Hz
Tepki süresi400 ms
Elektriksel veriler
Besleme gerilimi10 - 30 VDC
Yüksüz akım tüketimi≤35 mA
Yük akımı100 mA
Kaçak akım10 μA @ 30Vcc
Çıkış gerilim düşümü2,2Vmax. @ IL=100 mA
Maks. dalgalanma5%
LED göstergelerverde: echo - giallo: uscita
Kısa devre korumasısi
Ters polarite korumasısi
Darbe aşırı gerilim korumasısi
Mekanik veriler
Boyutlar53x38x20 mm
MalzemePBT
BağlantıM12 konnektör
Sıkma torku1 Nm
Çalışma sıcaklığı- 20°C … + 70°C
Depolama sıcaklığı- 35°C … + 80° C senza ghiaccio
Dönüştürücü frekansı300 kHz
Çap / boyutKübik
Testler ve onaylar
OnaylarCE cULus
EMC uyumluluğuIEC 60947-5-2
Şok ve titreşimIEC EN60947-5-2 / 7.4
Koruma sınıfıIP67
Genel veriler
Boyutlar53x38x20 mm
Çalışma sıcaklığı- 20°C … + 70°C
Koruma sınıfıIP67
Genel
Ürün tanımı (üretici)Ultrsonic sensor hybrid gövde, 40-300 mm, PNP NO/NC output, conn. M12 ile Teach-in button, cULus, protective coating
