UK1 Ultrasonik Sensör Serisi

Kategori: Mesafe Ölçüm Sensörleri

Ultrasonik Sensör serisi · 243 çeşit · 900 mm, 400 mm · ≤3 mm

  • 243 farklı model
  • Algılama mesafesi: 900 mm, 400 mm
  • Çözünürlük: ≤3 mm
  • Prensip: cisimden yansımalı
  • Çıkış: PNP, Akım çıkışı 4 mA … 20 mA, PNP, Gerilim çıkışı 0 V … 10 V, PNP
  • Bağlantı: M12 konnektör
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing UK1 serisi, ultrasonik sensör ürün ailesidir. Üreticinin kataloğunda bu seride 243 farklı model bulunur; sitemizde en çok tercih edilen 10 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 900 mm, 400 mm; çözünürlük: ≤3 mm; prensip: cisimden yansımalı. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Genel

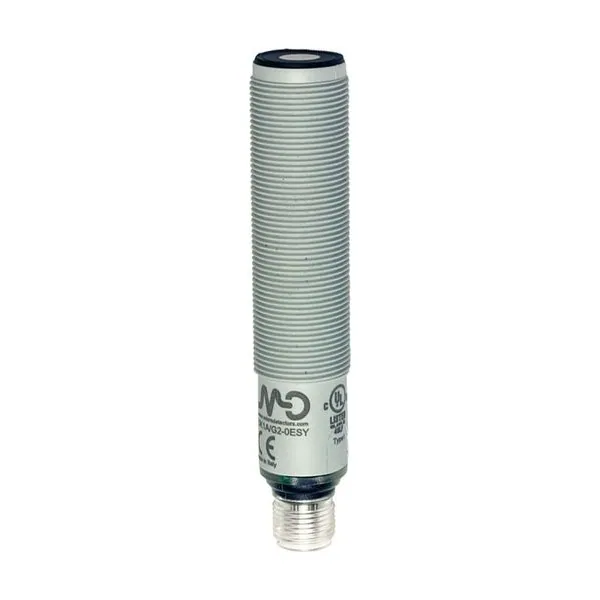

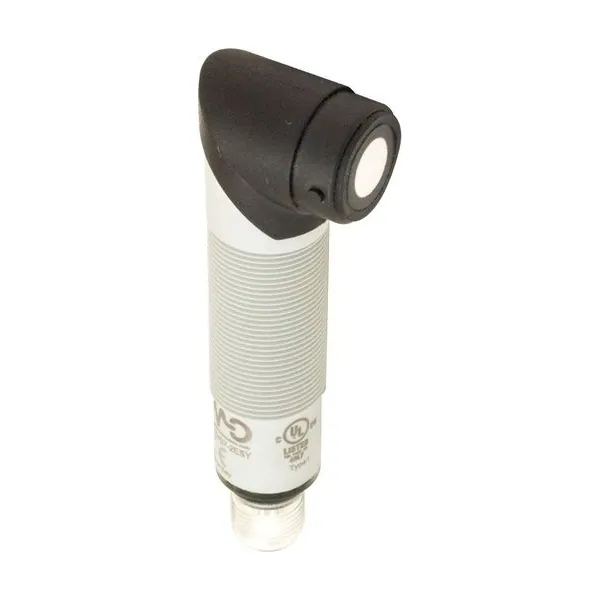

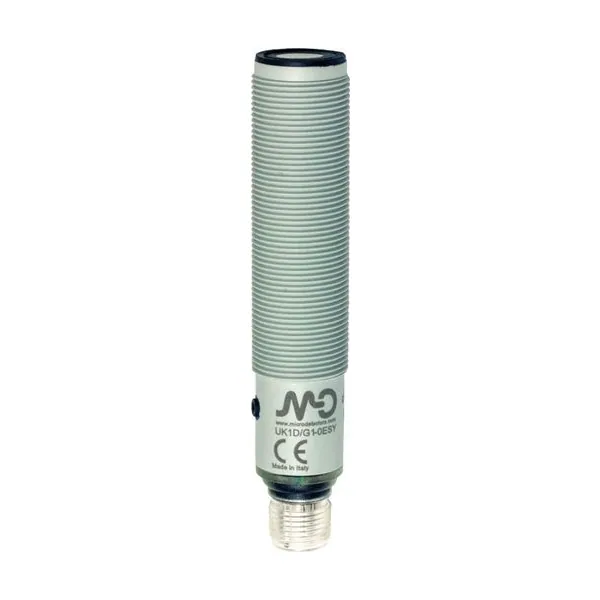

Ürün tanımı (üretici)Ultrasonic sensor M18 analog. 4-20 mA+ PNP NO/NC 50-400 mm conn. M12 ile Teach-in button, Plastik, 90°, cULus, IO-Link / Ultrasonic sensor M18 analog. 0-10 V+ PNP NO/NC 50-400 mm conn. M12 ile Teach-in button, Plastik, cULus, IO-Link / Ultrasonic sensor M18 PNP adjustable hysteresis/standart window/NO+NC 50-400 mm conn. M12 ile Teach-in button, AISI316L Paslanmaz çelik gövde, cULus, IO-Link / Ultrasonic sensor M18 PNP adjustable hysteresis/standart window/NO+NC 50-400 mm conn. M12 ile Teach-in button, Plastik, 90°, cULus, IO-Link / Ultrasonic sensor M18 analog. 4-20 mA+ PNP NO/NC 100-900 mm conn. M12 ile Teach-in button, Plastik, cULus, IO-Link / …
Algılama özellikleri
Algılama mesafesi900 mm / 400 mm
Sr termal kayması±2%
Tekrarlanabilirlik0,50%
Hassasiyet ayarıTeach-in button
Minimum algılama mesafesi (kör bölge)100 mm / 50 mm
Uygulama
Çalışma prensibicisimden yansımalı
Çıkışlar
Çıkış tipiIO-Link/PNP + 4 … 20 mA / PNP + 4 … 20 mA
Çıkış fonksiyonuNO/NC + positive/negative slope
Anahtarlama frekansı3 Hz / 10 Hz
Elektriksel veriler
Besleme gerilimi10 - 30 VDC
Yüksüz akım tüketimi≤50 mA
Yük akımı100 mA
Kaçak akım10 μA @ 30Vcc
Maks. dalgalanma5%
LED göstergelerYeşil: echo - Sarı: output
Kısa devre korumasıEvet
Ters polarite korumasıEvet
Darbe aşırı gerilim korumasıEvet
Mekanik veriler
BoyutlarM18 x 1 / L = 91,6 mm
Gövde malzemesiPaslanmaz çelik AISI 316L / PBT gövde
Ağırlık100 g / 70 g
BağlantıM12 konnektör
Ön yüz malzemesi10° ± 2°
Sıkma torku1 Nm
Çalışma sıcaklığı- 20°C … + 70°C
Depolama sıcaklığı- 35°C … + 80° C without freeze
Çap / boyutM18
Testler ve onaylar
OnaylarCE cULus
EMC uyumluluğuIEC 60947-5-2
Şok ve titreşimIEC EN60947-5-2 / 7.4
Koruma sınıfıIP67
Genel veriler
BoyutlarM18 x 1 / L = 91,6 mm
Çalışma sıcaklığı- 20°C … + 70°C
Koruma sınıfıIP67
Algılama özellikleri
Işın açısı10° ± 2°
Çözünürlük≤3 mm
Histerezis1%
Termal kompanzasyonEvet
Doğrusallık hatası1%
Çıkışlar
Tepki süresi500 ms
Elektriksel veriler
Çıkış gerilim düşümü2,2Vmax. @ IL=100 mA
Hazır olma gecikmesi≤300 ms
Mekanik veriler
Dönüştürücü frekansı300 kHz
