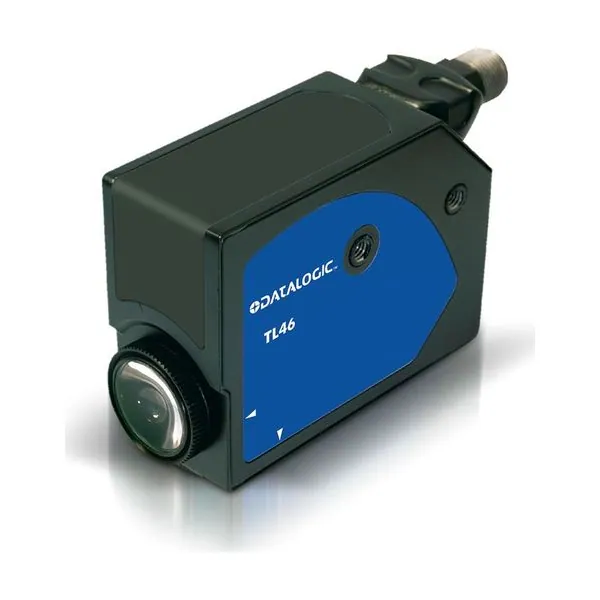

TL46 Kontrast Sensörü Serisi
Datasensing

TL46 Kontrast Sensörü Serisi

Kategori: Kontrast, Renk & Parlaklık Sensörleri

Kontrast Sensörü serisi · 25 çeşit · 12 mm · PNP, NPN, NPN, PNP

  • 25 farklı model
  • Algılama mesafesi: 12 mm
  • Çıkış: PNP, NPN, NPN, PNP
  • Bağlantı: M12 konnektör
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing TL46 serisi, kontrast sensörü ürün ailesidir. Üreticinin kataloğunda bu seride 25 farklı model bulunur; sitemizde en çok tercih edilen 4 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 12 mm; çıkış: PNP, NPN, NPN, PNP; bağlantı: M12 konnektör. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi12 mm
Işık noktası boyutu1,5 x 5 mm
Hassasiyet ayarıTeach-in / Trimmer
Uygulama
Çalışma prensibiContrast mark algılama
Optik konumueksenel
FonksiyonlarContrast mark algılama
Çıkışlar
Çıkış tipiNPN/PNP - karanlık/aydınlık seçilebilir, 0-5 V / NPN - karanlık/aydınlık seçilebilir, 0-5 V / PNP - karanlık/aydınlık seçilebilir, 0-5 V
Anahtarlama frekansı15 kHz / 20 kHz
Tepki süresi0,033 (15 kHz) / 0,025 (20 kHz)
Elektriksel veriler
Besleme gerilimi10 … 30 VDC
Yüksüz akım tüketimi≤ 50 mA / ≤ 50 mA (≤ 85 mA bargraph ON) (≤ 55 mA barghapy OFF in normal function) / ≤ 40 mA
Yük akımı≤100 mA
Çıkış gerilim düşümü≤2 V
Maks. dalgalanma≤ 2Vpp
LED göstergelerSarı (çıkış durumu) Yeşil (Ready) orange (delay or keylock) / Sarı (çıkış durumu) 5 segment bargrapy / Sarı (çıkış durumu) orange (arrows)
Kısa devre korumasıEvet
Ters polarite korumasıEvet
Işık kaynağıLED RGB / LED Beyaz / LED Kırmızı
Dış ışık bağışıklığıEN 60947-5-2 : 2020 uyarınca
Darbe aşırı gerilim korumasıEvet
Yalıtım direnci>20 MΩ 500 VDC, elektronik ile gövde arasında
Dielektrik dayanım500 VAC 1 min.., elektronik ile gövde arasında
Mekanik veriler
Boyutlar32x60x82
Gövde malzemesiMetal - Alüminyum / PMMA / Metal - Alüminyum / Cam
BağlantıM12 konnektör
Ön yüz malzemesiCam
Depolama sıcaklığı- 20°C … +70°C
Çap / boyutKübik
Testler ve onaylar
OnaylarCE cULus
Şok ve titreşim0.5 mm genlik, 10 … 55 Hz frekans, her eksende (EN60068-2-6)
Genel veriler
Boyutlar32x60x82
Çalışma sıcaklığı- 10°C … + 55°C
Koruma sınıfıIP67
