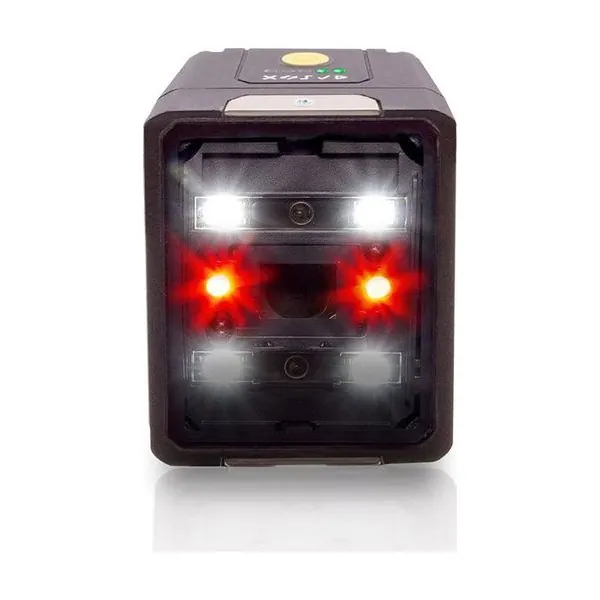

Smart-VS-PL-5-150-WH-O Görüntü Sensörü
Parça no: 959970005Görüntü Sensörü · Menzil 150 mm · İtme-çekme (PNP/NPN) · M12 konnektör

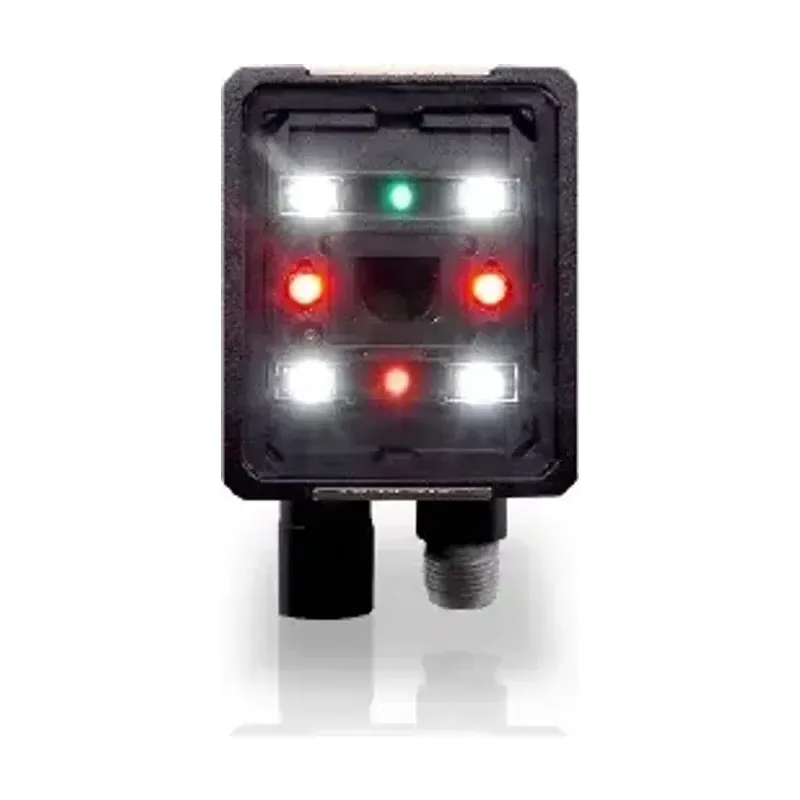

SMART-VS Görüntü Sensörü Serisi
Datasensing
SMART-VS Görüntü Sensörü Serisi
Görüntü Sensörü serisi · 3 çeşit · 150 mm · 320x240 pixels
- 3 farklı model
- Algılama mesafesi: 150 mm
- Çözünürlük: 320x240 pixels
- Çıkış: İtme-çekme (PNP/NPN)
- Bağlantı: M12 konnektör
- Koruma sınıfı: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing SMART-VS serisi, görüntü sensörü ürün ailesidir. Üreticinin kataloğunda bu seride 3 farklı model bulunur; sitemizde en çok tercih edilen 1 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 150 mm; çözünürlük: 320x240 pixels; çıkış: İtme-çekme (PNP/NPN). Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 150 mm |
| Hassasiyet ayarı | Teach-in/Web Server GUI |
| Minimum algılama mesafesi (kör bölge) | 50 mm |
| Uygulama | |
| Optik konumu | radyal 90° |
| Fonksiyonlar | Object algılama and positioning |
| Çıkışlar | |
| Çıkış tipi | NPN/PNP/PUSH PULL, Ethernet |
| Çıkış fonksiyonu | Data Valid / GOOD / NO GOOD |
| Anahtarlama frekansı | >= 20 ms (depending on number of learned images) |
| Tepki süresi | 20 ms minimum (higher depending learned GOOD / NO GOOD images |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | 0.40 - 0.14 A |
| Güç tüketimi | 0.40 - 0.14 A (4.2 W) |
| Yük akımı | ≤100 mA |
| Kaçak akım | ≤ 300 μA |
| Çıkış gerilim düşümü | 100 mA |
| Maks. dalgalanma | ≤10% |
| LED göstergeler | Yeşil RUN / Yeşil GOOD / Sarı TRIGGER / Kırmızı NO GOOD |
| Işık kaynağı | Illuminator LED Beyaz polarized + Kırmızı LED poiters + Yeşil spot (Kırmızı LED / Yeşil LED Dots) |
| Dış ışık bağışıklığı | EN 60947-5-2 : 2020 uyarınca |
| Darbe aşırı gerilim koruması | Evet |
| Yalıtım direnci | >20 MΩ 500 VDC, elektronik ile gövde arasında |
| Dielektrik dayanım | 500 VAC 1 min.., elektronik ile gövde arasında |
| Mekanik veriler | |
| Bağlantı | M12 konnektör |
| Ön yüz malzemesi | PMMA |
| Depolama sıcaklığı | - 25°C … +70°C |
| Mil malzemesi | Rubber |
| Çap / boyut | Kübik |
| Testler ve onaylar | |
| Onaylar | CE CSS |
| EMC uyumluluğu | EN 60947-5-2 |
| Şok ve titreşim | 0.5 mm genlik, 10 … 55 Hz frekans, her eksende (EN60068-2-6) |
| Genel veriler | |
| İşlemci | Sistem On Chip |
| Kamera arayüzü | 10/100 Mbit/s Ethernet |
| Boyutlar | 47x58x38 |
| Çalışma sıcaklığı | -10°C … +50°C |
| Koruma sınıfı | IP67 / IP65 |
| Çözünürlük | 320x240 pixels |
| Görüntü sensörü | 1/3" CCD |
| Deklanşör | Rolling |
| Kare hızı (FPS) | 20 |
| Optik veriler | |
| Siyah-beyaz / renkli | Monochrome |
