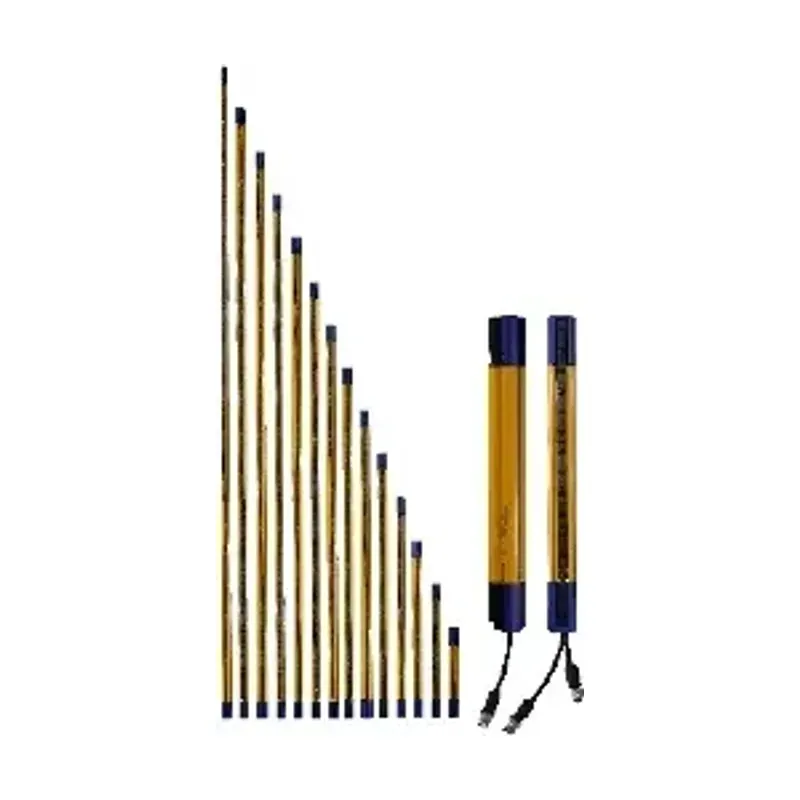

SH4 Cascade Güvenlik Işık Perdesi Serisi
Datasensing

SH4 Cascade Güvenlik Işık Perdesi Serisi

Kategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi serisi · 28 çeşit · 0,2 … 10 m, 0,2 … 20 m · 14 mm, 30 mm

  • 28 farklı model
  • Algılama mesafesi: 0,2 … 10 m, 0,2 … 20 m
  • Çözünürlük: 14 mm, 30 mm
  • Bağlantı: M12 konnektör
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing SH4 Cascade serisi, güvenlik ışık perdesi ürün ailesidir. Üreticinin kataloğunda bu seride 28 farklı model bulunur; sitemizde en çok tercih edilen 2 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 0,2 … 10 m, 0,2 … 20 m; çözünürlük: 14 mm, 30 mm; bağlantı: M12 konnektör. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0.2 … 10 m / 0.2 … 20 m
Çözünürlük14 mm / 30 mm
Koruma yüksekliği300 mm
Işın sayısı30 / 12
Efektif açıklık açısı≤ ±2.5°
Uygulama
Çalışma prensibiverici + alıcı
Mevcut fonksiyonlarCascade Slave Unit, to be used ile SH4 standart MUTING or SH4 ADVANCED
FonksiyonlarFinger protection res. 14 mm slave
Güvenlik parametreleri
TipTip 4 güvenlik ışık perdesi (Sl)
SIL3
SIL CL3
Performans seviyesi (PL)e
MTTFd43 yıl
SFF99,50%
Elektriksel veriler
Besleme gerilimi24 VDC ± 20%
Yük akımı≤ 250 mA çıkış başına
Işık kaynağıKızılötesi LED (850 nm dalga boyu)
Dış ışık bağışıklığıIEC 61496-2 uyarınca
Güç tüketimi (alıcı)≤ 4 W (no yük)
Güç tüketimi (verici)≤ 3,5 W
Kapasitif yük≤ 1µF
Kablo uzunluğu (besleme/çıkış)≤ 30 m
Master-slave bağlantı kablosu uzunluğu≤ 10 m
Mekanik veriler
Malzemeboyalı Alüminyum / MAKROLON AR 7099 Clear PC / PBT
BağlantıM12-5 pinli pigtail (verici) M12-5 pinli pigtail (alıcı)
Depolama sıcaklığı-30 … +70 °C
Titreşim10 mm / 3 g, 5 … 150 Hz frekans (EN 60068-2-6 / Class 3M7 IEC TR 60721-4-3)
Şok25 g x 6 ms x 600 (EN 60068-2-27 / Class 3M7 IEC TR 60721-4-3)
Testler ve onaylar
OnaylarCE, cULus, TÜV, UKCA
EMC uyumluluğu2014/30/EU Direktifi uyarınca
Şok ve titreşim10 mm / 3 g, 5 to 150 Hz frekans (EN 60068-2-6 / Class 3M7 IEC TR 60721-4-3); 25 g x 6 ms x 600 (EN 60068-2-27 / Class 3M7 IEC TR 60721-4-3)
Aksesuarlar
Ayrıca sipariş edilecek aksesuarlarTop-bottom rotating montaj braketi ST-K4ROT-SH
Genel veriler
Boyutlar35x40x309 mm
Çalışma sıcaklığı-30 … +55°C
Nem15 … 95 % (yoğuşmasız)
Koruma sınıfıIP65, IP 67 (EN 60529)
Çıkışlar
Tepki süresi7 ms
