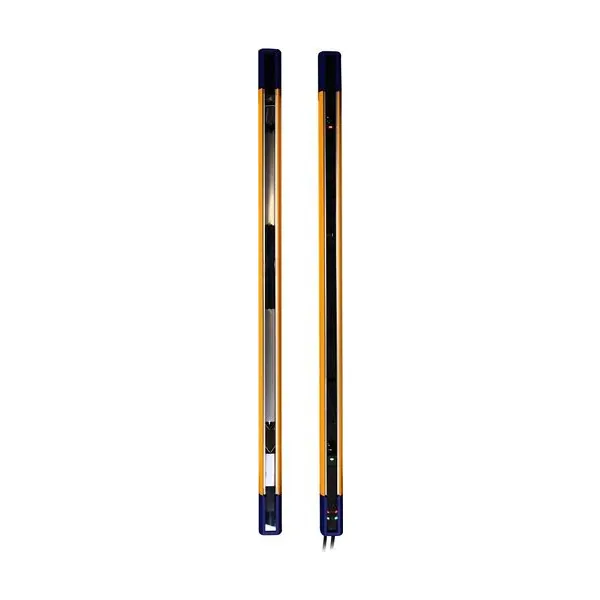

SH4-3-0800-B-AP-5 Güvenlik Işık Perdesi

Parça no: 957920144Seri: SH4 Active-Passive Güvenlik Işık Perdesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi · Menzil 0,5 … 8 m · 800 mm · PNP

  • Algılama mesafesi: 0,5 … 8 m
  • Koruma yüksekliği: 800 mm
  • Çıkış: PNP
  • Bağlantı: M12 konnektör
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing SH4 Active-Passive serisine ait bu güvenlik ışık perdesi 0,5 … 8 m algılama mesafesi, 800 mm koruma yüksekliği, PNP çıkış, M12 konnektör bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 957920144. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0.5 … 8 m
Çözünürlük400 mm
Koruma yüksekliği800 mm
Işın sayısı3
Efektif açıklık açısı≤ ±2.5°
Uygulama
Çalışma prensibiActive Side and Retroreflective Passive Side
Mevcut fonksiyonlarotomatik yeniden başlatma
AçıklamaKompakt no-dead-zone BASIC
FonksiyonlarBody protection 3 beams
Güvenlik parametreleri
TipTip 4 güvenlik ışık perdesi (A/M)
SIL3
SIL CL3
PFHd2,62E-08
Performans seviyesi (PL)e
MTTFd43 yıl
SFF99,50%
Çıkışlar
Çıkış tipi2 x PNP-NO (OSSD güvenlik çıkışı)
Tepki süresi15 ms
Elektriksel veriler
Besleme gerilimi24 VDC ± 20%
Güç tüketimiActive unit ≤ 2 W (no yük)
Yük akımı≤ 250 mA çıkış başına
Işık kaynağıKızılötesi LED (850 nm dalga boyu)
Dış ışık bağışıklığıIEC 61496-2 uyarınca
Kapasitif yük≤ 1µF
Kablo uzunluğu (besleme/çıkış)≤ 30 m
Mekanik veriler
Malzemeboyalı Alüminyum / MAKROLON AR 7099 Clear PC / PBT
BağlantıM12-5 pinli pigtail (active unit)
Depolama sıcaklığı-30 … +70 °C
Titreşim10 mm / 3 g, 5 … 150 Hz frekans (EN 60068-2-6 / Class 3M7 IEC TR 60721-4-3)
Şok25 g x 6 ms x 600 (EN 60068-2-27 / Class 3M7 IEC TR 60721-4-3)
Testler ve onaylar
OnaylarCE, cULus, TÜV, UKCA
EMC uyumluluğu2014/30/EU Direktifi uyarınca
Şok ve titreşim10 mm / 3 g, 5 to 150 Hz frekans (EN 60068-2-6 / Class 3M7 IEC TR 60721-4-3); 25 g x 6 ms x 600 (EN 60068-2-27 / Class 3M7 IEC TR 60721-4-3)
Aksesuarlar
Birlikte verilen aksesuarlarstandart "L" montaj braketi: 4 adetlik set
Ayrıca sipariş edilecek aksesuarlarTop-bottom rotating montaj braketi ST-K4ROT-SH
Genel veriler
Boyutlar35x40x1026 mm
Çalışma sıcaklığı-30 … +55°C
Nem15 … 95 % (yoğuşmasız)
Koruma sınıfıIP65, IP 67 (EN 60529)
