SG4-RB4-120-OO-E Güvenlik Işık Perdesi
Datasensing

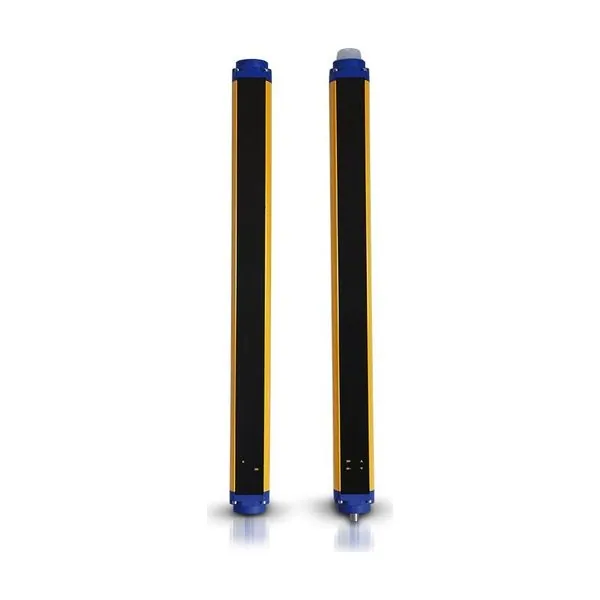

SG4-RB4-120-OO-E Güvenlik Işık Perdesi
Güvenlik Işık Perdesi · Menzil 0,5 … 8 m · 1200 mm · PNP
- Algılama mesafesi: 0,5 … 8 m
- Koruma yüksekliği: 1200 mm
- Çıkış: PNP
- Bağlantı: M12 konnektör
- Koruma: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing SG BODY REFLECTOR BASE / MUTING serisine ait bu güvenlik ışık perdesi 0,5 … 8 m algılama mesafesi, 1200 mm koruma yüksekliği, PNP çıkış, M12 konnektör bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 957951020. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 0,5 … 8 m |
| Çözünürlük | 400 mm |
| Koruma yüksekliği | 1200 mm |
| Işın sayısı | 4 |
| Hassasiyet ayarı | — |
| Efektif açıklık açısı | ≤ ±2,5° |
| Uygulama | |
| Çalışma prensibi | Transceiver (Active side) |
| Mevcut fonksiyonlar | manuel/otomatik yeniden başlatma, EDM, Active Unit |
| Açıklama | Big RRX active unit |
| Fonksiyonlar | Body protection 4 beams |
| Güvenlik parametreleri | |
| Tip | Tip 4 güvenlik ışık perdesi (A/M) |
| SIL | 3 |
| SIL CL | 3 |
| Performans seviyesi (PL) | e |
| MTTFd | 463 yıl |
| SFF | 97,20% |
| Çıkışlar | |
| Çıkış tipi | 2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM |
| Tepki süresi | 12 ms |
| Elektriksel veriler | |
| Besleme gerilimi | 24 VDC ± 20% |
| Yük akımı | ≤ 500 mA çıkış başına |
| Işık kaynağı | Kızılötesi LED (950 nm dalga boyu) |
| Dış ışık bağışıklığı | IEC 61496-2 uyarınca |
| Güç tüketimi (alıcı) | ≤ 6,5 W (no yük) |
| Güç tüketimi (verici) | — |
| Kablo uzunluğu (besleme/çıkış) | ≤ 70 m |
| Mekanik veriler | |
| Boyutlar | 52x57x1306 |
| Malzeme | boyalı Alüminyum / PMMA / PBT Valox 508 |
| Bağlantı | M12-8 pinli (Active Unit) |
| Depolama sıcaklığı | -25 … + 70°C |
| Titreşim | Genlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6) |
| Şok | 16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29) |
| Testler ve onaylar | |
| EMC uyumluluğu | 2014/30/EU Direktifi uyarınca |
| Genel veriler | |
| Boyutlar | 52x56,9x1306,35 mm |
| Çalışma sıcaklığı | 0 … +55°C |
| Nem | 15 … 95 % (yoğuşmasız) |
| Koruma sınıfı | IP65 |
