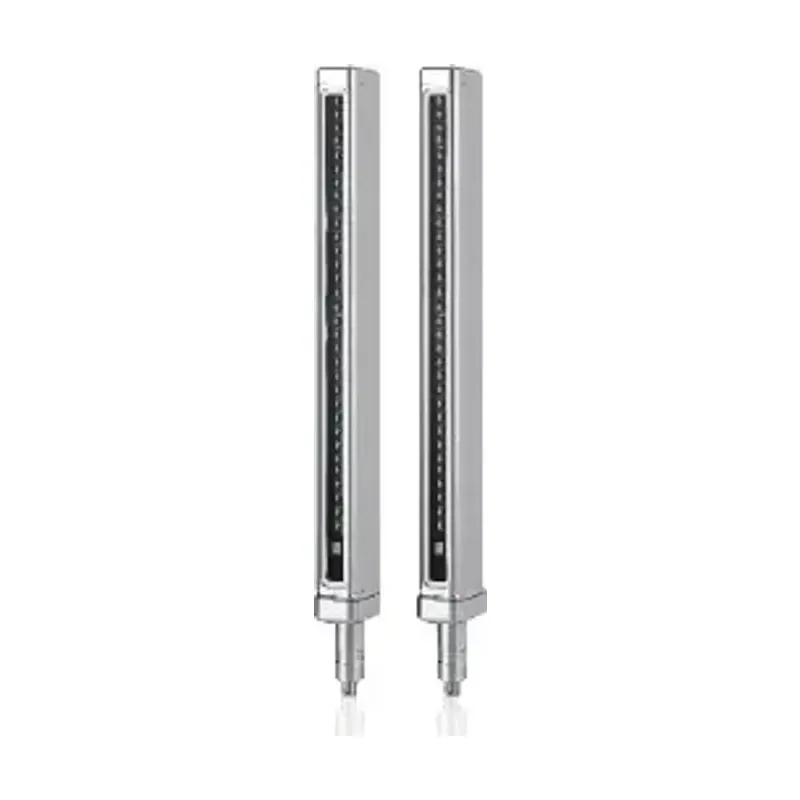

SG4-H14-030-OO-X-G Güvenlik Işık Perdesi
Datasensing

SG4-H14-030-OO-X-G Güvenlik Işık Perdesi

Parça no: 957901720Seri: SG4-H Güvenlik Işık Perdesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi · Menzil 0,2 … 6 m · 300 mm · PNP

  • Algılama mesafesi: 0,2 … 6 m
  • Koruma yüksekliği: 300 mm
  • Çıkış: PNP
  • Bağlantı: M12 konnektör
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing SG4-H serisine ait bu güvenlik ışık perdesi 0,2 … 6 m algılama mesafesi, 300 mm koruma yüksekliği, PNP çıkış, M12 konnektör bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 957901720. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0,2 … 6 m
Çözünürlük14 mm
Koruma yüksekliği300 mm
Işın sayısı32
Hassasiyet ayarı—
Efektif açıklık açısı≤ ±2,5°
Uygulama
Çalışma prensibiverici + alıcı
Mevcut fonksiyonlarotomatik yeniden başlatma, IP69K Hygienic Design
AçıklamaHygienic design top-bottom montaj
FonksiyonlarFinger protection res. 14 mm
Güvenlik parametreleri
TipTip 4 güvenlik ışık perdesi (A)
SIL3
SIL CL3
Performans seviyesi (PL)e
MTTFd444 yıl
DCavg98,80%
SFF99,30%
Çıkışlar
Çıkış tipi2 x PNP-NO (OSSD güvenlik çıkışı)
Tepki süresi15 ms
Elektriksel veriler
Besleme gerilimi24 VDC ± 20%
Yük akımı≤ 500 mA çıkış başına
Işık kaynağıKızılötesi LED (850 nm dalga boyu)
Dış ışık bağışıklığıIEC 61496-2 uyarınca
Güç tüketimi (alıcı)≤ 3,5 W (no yük)
Güç tüketimi (verici)≤ 2,5 W
Kablo uzunluğu (besleme/çıkış)≤ 50 m
Mekanik veriler
Boyutlar30x53x487
MalzemePaslanmaz çelik AISI 316L / Cam
BağlantıM12-4 pinli (verici) M12-5 pinli (alıcı)
Depolama sıcaklığı-25 … + 70°C
TitreşimGenlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6)
Şok16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29)
Testler ve onaylar
EMC uyumluluğu2014/30/EU Direktifi uyarınca
Genel veriler
Boyutlar33x53x487 mm
Çalışma sıcaklığı-10 … +55°C
Nem15 … 95 % (yoğuşmasız)
Koruma sınıfıIP65, IP69K
