SG4 Extended Güvenlik Işık Perdesi Serisi
SG4 Extended Güvenlik Işık Perdesi Serisi
Güvenlik Işık Perdesi serisi · 25 çeşit · 0,2 … 7 m, 0,2 … 20 m · 14 mm, 30 mm, —
- 25 farklı model
- Algılama mesafesi: 0,2 … 7 m, 0,2 … 20 m
- Çözünürlük: 14 mm, 30 mm, —
- Çıkış: PNP
- Bağlantı: M12 konnektör
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing SG4 Extended serisi, güvenlik ışık perdesi ürün ailesidir. Üreticinin kataloğunda bu seride 25 farklı model bulunur; sitemizde en çok tercih edilen 4 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 0,2 … 7 m, 0,2 … 20 m; çözünürlük: 14 mm, 30 mm, —; çıkış: PNP. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | — / 0,2 … 7 m / 0,2 … 20 m |
| Koruma yüksekliği | — / 300 mm |
| Hassasiyet ayarı | — / Teach-in/GUI |
| Uygulama | |
| Fonksiyonlar | SG Programmable connector protection / Finger prot. res. 14 mm programmable / Hand prot. res. 30 mm programmable / SG4 Programmable dongle |
| Güvenlik parametreleri | |
| Tip | Safety accessory / Tip 4 güvenlik ışık perdesi (A/M) |
| Çıkışlar | |
| Çıkış tipi | — / 2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM |
| Tepki süresi | — / 13 ms |
| Elektriksel veriler | |
| Besleme gerilimi | — / 24 VDC ± 20% |
| Işık kaynağı | — / Kızılötesi LED (950 nm dalga boyu) |
| Mekanik veriler | |
| Boyutlar | — / 35x41x306 |
| Malzeme | Plastik / boyalı Alüminyum / PMMA / PBT Valox 508 / PC LEXAN / — |
| Bağlantı | — / M12-5 pinli pig-tail (verici) M12-12 pinli + M12-5 pinli / M12-12 pinli pig-tails (alıcı) / M12-12 pinli + M12-5 pinli + M12-4 pinli D-Coded |
| Genel veriler | |
| Boyutlar | — / 35x40,75x306,3 mm |
| Algılama özellikleri | |
| Çözünürlük | 14 mm / 30 mm / — |
| Işın sayısı | 32 / 16 / — |
| Efektif açıklık açısı | ≤ ±2,5° / — |
| Uygulama | |
| Çalışma prensibi | verici + alıcı |
| Mevcut fonksiyonlar | Programmable Muting & Blanking |
| Güvenlik parametreleri | |
| SIL | 3 / — |
| SIL CL | 3 / — |
| Performans seviyesi (PL) | e |
| MTTFd | 131 yıl |
| DCavg | 98,80% |
| Çıkışlar | |
| Tepki süresi (master + slave) | Tcascade [ms] = Tmaster + Tslave1 + 7,5 |
| Tepki süresi (master + 2 slave) | Tcascade [ms] = Tmaster + Tslave1 + Tslave2 + 7,5 |
| Elektriksel veriler | |
| Yük akımı | ≤ 500 mA çıkış başına |
| Dış ışık bağışıklığı | IEC 61496-2 uyarınca / — |
| Güç tüketimi (alıcı) | ≤ 5 W (no yük) / — |
| Güç tüketimi (verici) | ≤ 3 W / — |
| Kablo uzunluğu (besleme/çıkış) | ≤ 50 m |
| Master-slave bağlantı kablosu uzunluğu | ≤ 1 m (Master-Slave kablo) |
| Mekanik veriler | |
| Depolama sıcaklığı | -25 … + 70°C |
| Titreşim | Genlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6) |
| Şok | 16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29) |
| Testler ve onaylar | |
| EMC uyumluluğu | 2014/30/EU Direktifi uyarınca |
| Genel veriler | |
| Ağ arayüzü | Ethernet TCP/IP |
| Çalışma sıcaklığı | 0 … +50°C |
| Nem | 15 … 95 % (yoğuşmasız) |
| Koruma sınıfı | IP65 |
Bu seriden modeller (4)
SG4-14-030-OO-P Güvenlik Işık Perdesi
Parça no: 957901240Güvenlik Işık Perdesi · Menzil 0,2 … 7 m · 300 mm · PNP
SG4-30-030-OO-P Güvenlik Işık Perdesi
Parça no: 957901350Güvenlik Işık Perdesi · Menzil 0,2 … 20 m · 300 mm · PNP

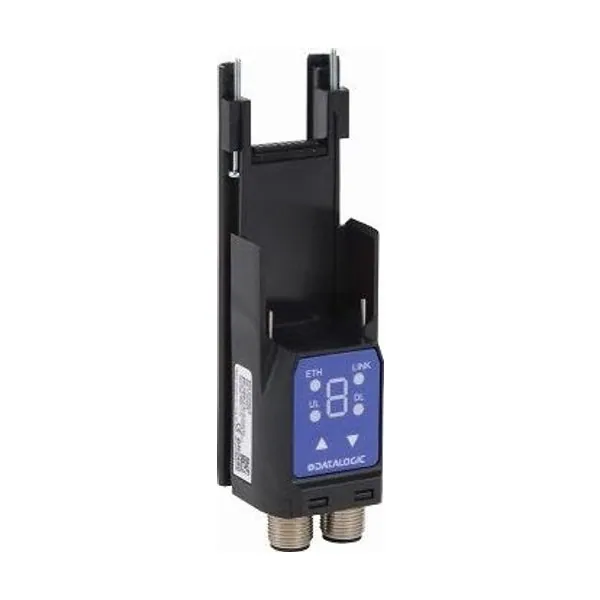

SG4-DONGLE Güvenlik Işık Perdesi
Parça no: 95ASE2080Güvenlik Işık Perdesi · — · M12 konnektör · IP65
