SG2-30-030-OO-W Güvenlik Işık Perdesi
Parça no: 957801700Güvenlik Işık Perdesi · Menzil 0,2 … 20 m · 300 mm · PNP

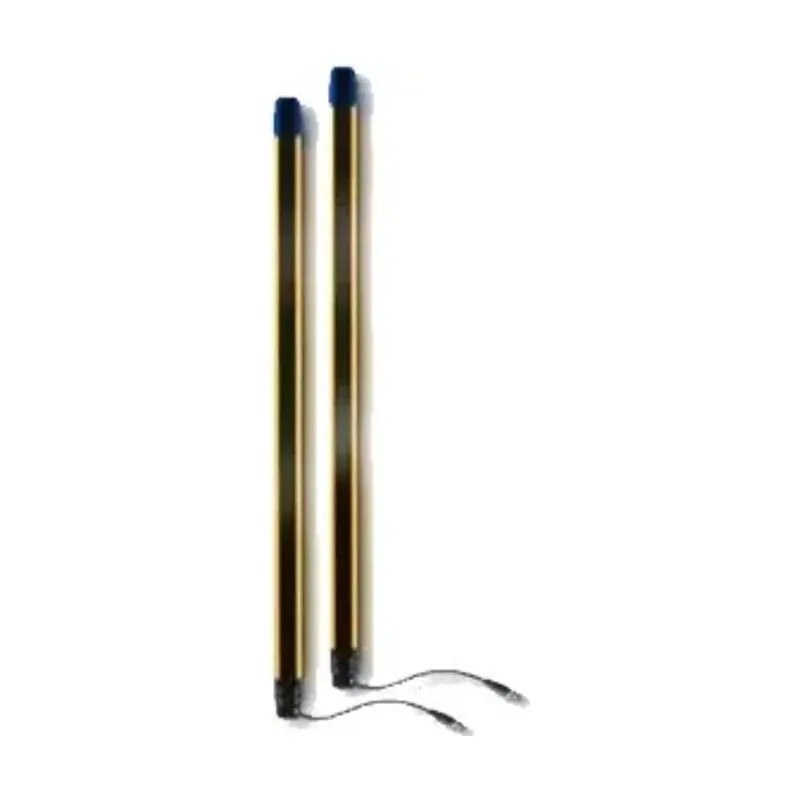

SG2 Muting Güvenlik Işık Perdesi Serisi
Datasensing
SG2 Muting Güvenlik Işık Perdesi Serisi
Güvenlik Işık Perdesi serisi · 11 çeşit · 0,2 … 20 m · 30 mm
- 11 farklı model
- Algılama mesafesi: 0,2 … 20 m
- Çözünürlük: 30 mm
- Çıkış: PNP
- Bağlantı: M12 konnektör
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing SG2 Muting serisi, güvenlik ışık perdesi ürün ailesidir. Üreticinin kataloğunda bu seride 11 farklı model bulunur; sitemizde en çok tercih edilen 1 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 0,2 … 20 m; çözünürlük: 30 mm; çıkış: PNP. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 0,2 … 20 m |
| Çözünürlük | 30 mm |
| Koruma yüksekliği | 300 mm |
| Işın sayısı | 16 |
| Hassasiyet ayarı | Teach-in |
| Efektif açıklık açısı | ≤ ±5° |
| Uygulama | |
| Çalışma prensibi | verici + alıcı |
| Mevcut fonksiyonlar | manuel/otomatik yeniden başlatma, EDM, Range Reduction (on TX), Muting, Override |
| Fonksiyonlar | Hand protection res. 30 mm muting |
| Güvenlik parametreleri | |
| Tip | Tip 2 güvenlik ışık perdesi (A/M) |
| SIL | 1 |
| SIL CL | 1 |
| Performans seviyesi (PL) | c |
| MTTFd | 273 yıl |
| DCavg | 97,50% |
| SFF | 98,40% |
| Çıkışlar | |
| Çıkış tipi | 2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM |
| Tepki süresi | 13 ms |
| Elektriksel veriler | |
| Besleme gerilimi | 24 VDC ± 20% |
| Yük akımı | ≤ 500 mA çıkış başına |
| Işık kaynağı | Kızılötesi LED (950 nm dalga boyu) |
| Dış ışık bağışıklığı | IEC 61496-2 uyarınca |
| Güç tüketimi (alıcı) | ≤ 5 W (no yük) |
| Güç tüketimi (verici) | ≤ 3 W |
| Kapasitif yük | ≥ 2,2µF |
| Kablo uzunluğu (besleme/çıkış) | ≤ 50 m |
| Mekanik veriler | |
| Boyutlar | 35x41x306 |
| Malzeme | boyalı Alüminyum / PMMA / PBT Valox 508 / PC LEXAN |
| Bağlantı | M12-5 pinli pig-tail (verici) M12-12 pinli + M12-5 pinli pig-tails (alıcı) |
| Depolama sıcaklığı | -25 … + 70°C |
| Titreşim | Genlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6) |
| Şok | 16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29) |
| Testler ve onaylar | |
| Onaylar | CE, cULus, TÜV |
| EMC uyumluluğu | 2014/30/EU Direktifi uyarınca |
| Genel veriler | |
| Boyutlar | 35x40,75x306,3 mm |
| Çalışma sıcaklığı | 0 … +50°C |
| Nem | 15 … 95 % (yoğuşmasız) |
| Koruma sınıfı | IP65 |
