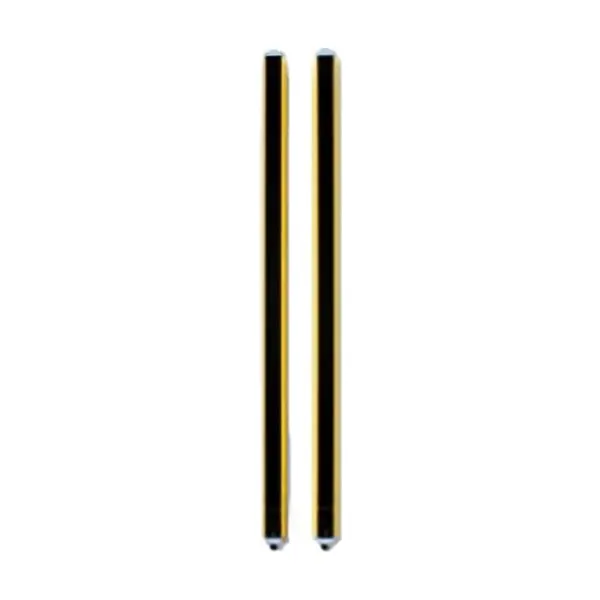

SG2-90-030-OO-E-C Güvenlik Işık Perdesi
Datasensing

SG2-90-030-OO-E-C Güvenlik Işık Perdesi

Parça no: 957801570Seri: SG2 Extended Güvenlik Işık Perdesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi · Menzil 0,2 … 19 m · 300 mm · PNP

  • Algılama mesafesi: 0,2 … 19 m
  • Koruma yüksekliği: 300 mm
  • Çıkış: PNP
  • Bağlantı: M12 konnektör
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing SG2 Extended serisine ait bu güvenlik ışık perdesi 0,2 … 19 m algılama mesafesi, 300 mm koruma yüksekliği, PNP çıkış, M12 konnektör bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 957801570. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0,2 … 19 m
Çözünürlük90 mm
Koruma yüksekliği300 mm
Işın sayısı5
Hassasiyet ayarı—
Efektif açıklık açısı≤ ±5°
Uygulama
Çalışma prensibiverici + alıcı
Mevcut fonksiyonlarmanuel/otomatik yeniden başlatma, EDM, Range Reduction (on TX)
AçıklamaKompakt standart
FonksiyonlarPresence protection res. 90 mm
Güvenlik parametreleri
TipTip 2 güvenlik ışık perdesi (A/M)
SIL1
SIL CL1
Performans seviyesi (PL)c
MTTFd273 yıl
DCavg97,50%
SFF98,40%
Çıkışlar
Çıkış tipi2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM
Tepki süresi9,4 ms
Elektriksel veriler
Besleme gerilimi24 VDC ± 20%
Yük akımı≤ 500 mA çıkış başına
Işık kaynağıKızılötesi LED (850 nm dalga boyu)
Dış ışık bağışıklığıIEC 61496-2 uyarınca
Güç tüketimi (alıcı)≤ 3 W (no yük)
Güç tüketimi (verici)≤ 2 W
Kapasitif yük≥ 2,2µF
Kablo uzunluğu (besleme/çıkış)≤ 50 m
Mekanik veriler
Boyutlar33x37x383
Malzemeboyalı Alüminyum / PMMA / PC MAKROLON
BağlantıM12-4 pinli (verici) M12-8 pinli (alıcı)
Depolama sıcaklığı-25 … + 70°C
TitreşimGenlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6)
Şok16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29)
Testler ve onaylar
OnaylarCE, cULus, TÜV
EMC uyumluluğu2014/30/EU Direktifi uyarınca
Aksesuarlar
Birlikte verilen aksesuarlarRotating braket: 4 adetlik set
Genel veriler
Boyutlar32,3x36,9x383,2 mm
Çalışma sıcaklığı-10 … +55°C
Nem15 … 95 % (yoğuşmasız)
Koruma sınıfıIP65
