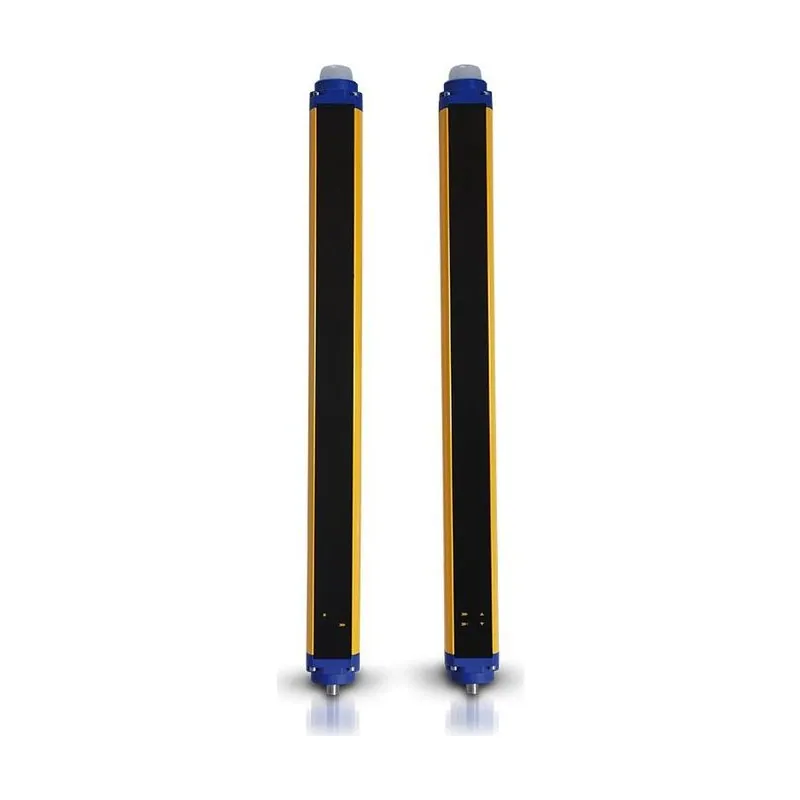

SG BODY BIG BASE / MUTING Güvenlik Işık Perdesi Serisi

Kategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi serisi · 23 çeşit · 0,5 … 60 m, 6 … 60 m · 500 mm, 400 mm, 300 mm

  • 23 farklı model
  • Algılama mesafesi: 0,5 … 60 m, 6 … 60 m
  • Çözünürlük: 500 mm, 400 mm, 300 mm
  • Çıkış: PNP
  • Bağlantı: M12 konnektör
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing SG BODY BIG BASE / MUTING serisi, güvenlik ışık perdesi ürün ailesidir. Üreticinin kataloğunda bu seride 23 farklı model bulunur; sitemizde en çok tercih edilen 4 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 0,5 … 60 m, 6 … 60 m; çözünürlük: 500 mm, 400 mm, 300 mm; çıkış: PNP. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0,5 … 60 m / 6 … 60 m
Çözünürlük500 mm / 400 mm / 300 mm
Koruma yüksekliği500 mm / 800 mm / 900 mm
Işın sayısı2 / 3 / 4
Hassasiyet ayarı—
Efektif açıklık açısı≤ ±5° / ≤ ±2,5°
Uygulama
Çalışma prensibiverici + alıcı
Mevcut fonksiyonlarmanuel/otomatik yeniden başlatma, EDM
FonksiyonlarBody protection 2 beams / Body protection 3 beams / Body protection 4 beams
Güvenlik parametreleri
TipTip 2 güvenlik ışık perdesi (A/M) / Tip 4 güvenlik ışık perdesi (A/M)
SIL1 / 3
SIL CL1 / 3
Performans seviyesi (PL)c / e
MTTFd317 yıl / 353 yıl
DCavg96,70% / 96,40%
SFF98,00% / 97,90%
Çıkışlar
Çıkış tipi2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM
Tepki süresi12 ms / 13 ms / 14 ms
Elektriksel veriler
Besleme gerilimi24 VDC ± 20%
Yük akımı≤ 500 mA çıkış başına
Işık kaynağıKızılötesi LED (950 nm dalga boyu)
Dış ışık bağışıklığıIEC 61496-2 uyarınca
Güç tüketimi (alıcı)≤ 4 W (no yük)
Güç tüketimi (verici)≤ 2,5 W
Kapasitif yük≥ 2,2µF
Kablo uzunluğu (besleme/çıkış)≤ 70 m
Mekanik veriler
Boyutlar52x60x606 / 52x60x906 / 52x60x1006
Malzemeboyalı Alüminyum / PMMA / PBT Valox 508
BağlantıM12-5 pinli pig-tail (verici) M12-8 pinli pig-tail (alıcı)
Depolama sıcaklığı-25 … + 70°C
TitreşimGenlik 0.35 mm, frekans 10 … 55 Hz; 20 tarama eksen başına, 1octave/min. (EN 60068-2-6)
Şok16 ms (10 G) 1,000 Şok eksen başına (EN 60068-2-29)
Testler ve onaylar
OnaylarCE, cULus, TÜV
EMC uyumluluğu2014/30/EU Direktifi uyarınca
Genel veriler
Boyutlar52x56,9x606,35 mm / 52x56,9x906,35 mm / 52x56,9x1006,35 mm
Çalışma sıcaklığı0 … +55°C
Nem15 … 95 % (yoğuşmasız)
Koruma sınıfıIP65
