SBCR03/S-A0 Güvenlik Kontrol Ünitesi
Güvenlik Kontrol Ünitesi · Menzil the sensors used: SH4/*-**IA up to 10 m TH6/*-*IA up to 60 m uyarınca · PNP · IP20

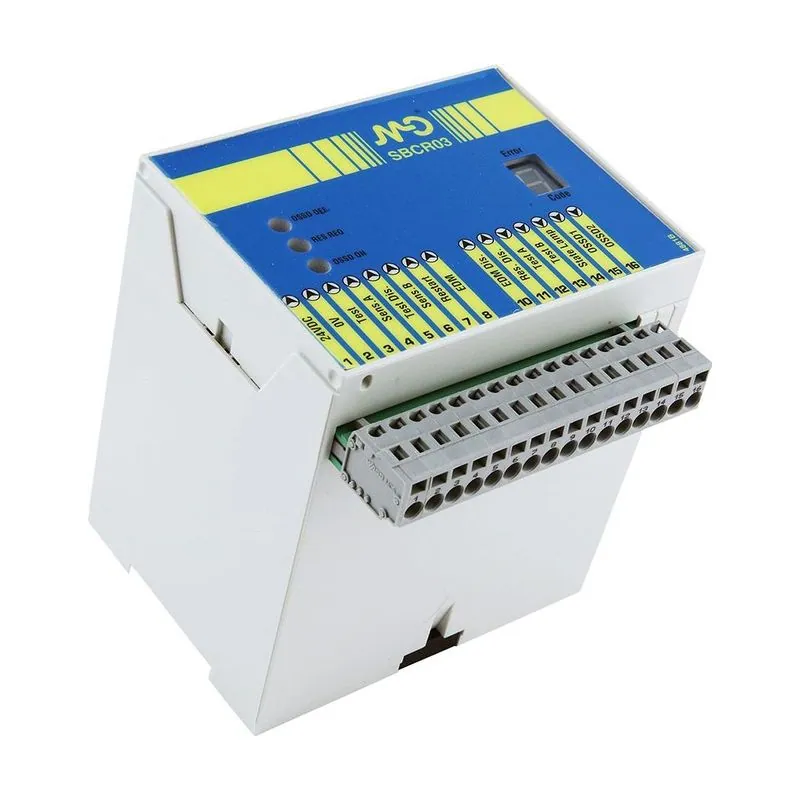

SBCR03 Güvenlik Kontrol Ünitesi Serisi
Datasensing
SBCR03 Güvenlik Kontrol Ünitesi Serisi
Güvenlik Kontrol Ünitesi serisi · 2 çeşit · the sensors used · PNP
- 2 farklı model
- Algılama mesafesi: the sensors used: SH4/*-**IA up to 10 m TH6/*-*IA up to 60 m uyarınca
- Çıkış: PNP
- Koruma sınıfı: IP20
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing SBCR03 serisi, güvenlik kontrol ünitesi ürün ailesidir. Üreticinin kataloğunda bu seride 2 farklı model bulunur; sitemizde en çok tercih edilen 1 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: the sensors used; çıkış: PNP; koruma sınıfı: IP20. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | the sensors used: SH4/*-**IA up to 10 m TH6/*-*IA up to 60 m uyarınca |
| Efektif açıklık açısı | — |
| Uygulama | |
| Çalışma prensibi | Control unit |
| Mevcut fonksiyonlar | manuel/otomatik yeniden başlatma, EDM |
| Bağlanabilir sensör sayısı (maks.) | 6 x SH4_IA/TH6_IA pairs |
| State lamp output | 1 x akkor lamba (1 … 10 W, 24 VDC) |
| Fonksiyonlar | Safety Control Unit + muting |
| Güvenlik parametreleri | |
| Tip | Tip 2 safety control unit (A/M) |
| SIL | 1 |
| SIL CL | 1 |
| Performans seviyesi (PL) | c |
| MTTFd | 20 yıl |
| Çıkışlar | |
| Çıkış tipi | 2 x PNP-NO (OSSD güvenlik çıkışı) ile EDM |
| Tepki süresi | ≤ 12 ms |
| Response Time (Test imput) | ≤ 30 ms |
| Tempo di Risposta (Muting function) | ≤ 270 ms |
| Recovery time | ≤ 50 ms |
| Elektriksel veriler | |
| Besleme gerilimi | 24 VDC ± 20% |
| Güç tüketimi | 4 W (without lamps/loads) |
| Yüksüz akım tüketimi | 100 mA |
| Yük akımı | ≤ 500 mA çıkış başına |
| Çıkış gerilim düşümü | 2,5 V @ 500 mA |
| Kablo uzunluğu (besleme/çıkış) | ≤ 30 m (kablo section 0,5mm2) ≤ 60 m (kablo section 2,5mm2) |
| Kablo uzunluğu (sensörler) | ≤ 100 m (kablo section 2mm2) |
| Dalgalanma | ≤ 5% |
| Mekanik veriler | |
| Boyutlar | 99 x 105 x 100 mm |
| Gövde malzemesi | ABS UL VO |
| Bağlantı | 1 x terminals bar |
| Çalışma sıcaklığı | 20°C … +60°C (donma olmadan) |
| Depolama sıcaklığı | -25 … + 70°C |
| Nem | 15% … 95% (yoğuşmasız) |
| Testler ve onaylar | |
| Onaylar | CE, TÜV |
| Koruma sınıfı | IP20 |
| Genel veriler | |
| Boyutlar | 99 x 105 x 100 mm |
| Çalışma sıcaklığı | 20 … +60°C (donma olmadan) |
| Nem | 15% … 95% (yoğuşmasız) |
| Koruma sınıfı | IP20 |
