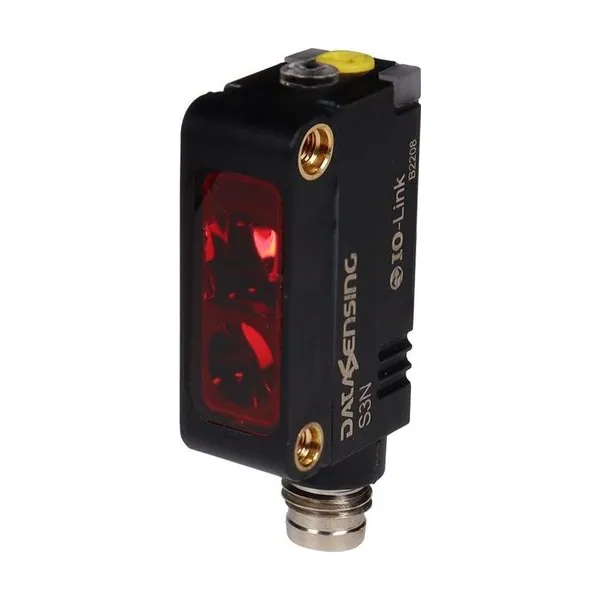

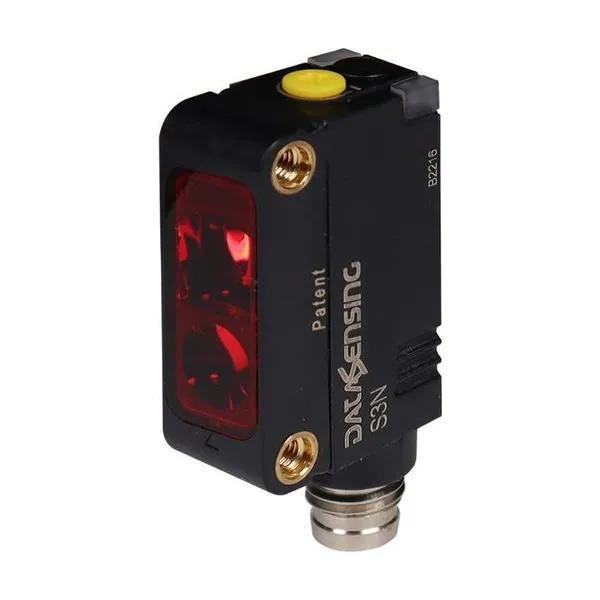

S3N Fotosel Serisi
Datasensing

S3N Fotosel Serisi

Kategori: Fotoseller

Fotosel serisi · 193 çeşit · 1 m, 2 m, 7 m, 20 m… · cisimden yansımalı, polarize reflektörlü, karşılıklı (verici/alıcı)

  • 193 farklı model
  • Algılama mesafesi: 1 m, 2 m, 7 m, 20 m…
  • Prensip: cisimden yansımalı, polarize reflektörlü, karşılıklı (verici/alıcı)
  • Çıkış: PNP
  • Bağlantı: M8 konnektör, M12 konnektör
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing S3N serisi, fotosel ürün ailesidir. Üreticinin kataloğunda bu seride 193 farklı model bulunur; sitemizde en çok tercih edilen 10 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 1 m, 2 m, 7 m, 20 m…; prensip: cisimden yansımalı, polarize reflektörlü, karşılıklı (verici/alıcı); çıkış: PNP. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi1 m / 2 m / 7 m / 20 m / 800 mm / …
Hassasiyet ayarıPush Button Teach-in / 1 turn trimmer / 9 turns trimmer
Minimum algılama mesafesi (kör bölge)0 mm / 10 mm
Uygulama
Çalışma prensibicisimden yansımalı / polarize reflektörlü for clear object / polarize reflektörlü / cisimden yansımalıd / karşılıklı (verici/alıcı) verici and alıcı / …
Notlarbeyaz hedef Kodak 90% 400 x 400 mm / On R7 reflector / On R5 reflector / beyaz hedef Kodak 90% 100 x 100 mm
Optik konumuradyal 90°
Fonksiyonlarcisimden yansımalı / polarize reflektörlü for clear object / polarize reflektörlü / cisimden yansımalıd / karşılıklı (verici/alıcı) verici and alıcı / …
Çıkışlar
Çıkış tipiIO-Link / PNP Lon / PNP Don / PNP L/D seçilebilir
Çıkış fonksiyonuIO-Link / Lon / Don / L/D seçilebilir by trimmer
Anahtarlama frekansı1 kHz / 500 Hz / 2 kHz
Tepki süresi500 µs / 1 ms / 500 μs / 250 μs
Elektriksel veriler
Besleme gerilimi10 … 30 VDC
Yüksüz akım tüketimi≤ 35 mA
Yük akımı≤100 mA
Kaçak akım≤ 300 μA
Çıkış gerilim düşümü≤2 V@Iload=100 mA
Maks. dalgalanma≤10%
LED göstergelerSarı OUTPUT LED, Yeşil enerji LED and user interface interaction during teach, blu LED IO-Link Activity / Sarı OUTPUT LED all models, Yeşil enerji LED and user interface interaction during teach, blu LED IO-Link Activity / Sarı OUTPUT LED, Yeşil kararlılık LED / Sarı OUTPUT LED, Yeşil enerji
Kısa devre korumasıEvet
Ters polarite korumasıEvet
Işık kaynağıLED Kırmızı (635 nm) / 635 nm Kırmızı LED / 850 nm Kızılötesi LED / 651 nm Kırmızı Lazer class 1
Dış ışık bağışıklığıEN 60947-5-2 : 2020 uyarınca
Darbe aşırı gerilim korumasıEvet
Yalıtım direnci>20 MΩ 500 VDC, elektronik ile gövde arasında
Dielektrik dayanım500 VAC 1 min.., elektronik ile gövde arasında
Mekanik veriler
Gövde malzemesiPlastik Polymer Fiber Cam reinforced
BağlantıM8 konnektör 4pin
Ön yüz malzemesiPMMA
Depolama sıcaklığı- 25°C … +70°C
Konnektör malzemesiMetal
Mil malzemesiPOM, PMMA
Çap / boyutKübik
Testler ve onaylar
OnaylarCE cULus IO-Link / CE cULus
EMC uyumluluğuEN 60947-5-2
Şok ve titreşim0.5 mm genlik, 10 … 55 Hz frekans, her eksende (EN60068-2-6)
Genel veriler
Boyutlar11x31x19 mm
Çalışma sıcaklığı-25°C … 55°C
Koruma sınıfıIP67
Mekanik veriler
Boyutlar11x31x19 mm
Çalışma sıcaklığı-25°C … 55°C
Koruma sınıfıIP67
