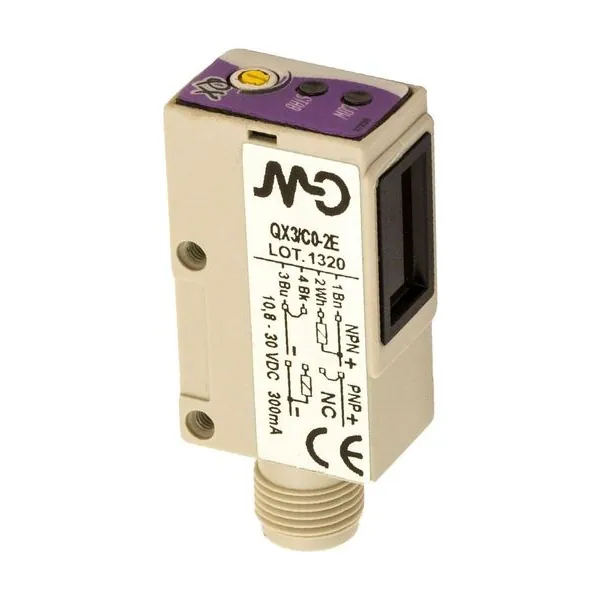

QX Fotosel Serisi
Datasensing
QX Fotosel Serisi
Fotosel serisi · 54 çeşit · 300 mm, 5 m · cisimden yansımalı
- 54 farklı model
- Algılama mesafesi: 300 mm, 5 m
- Prensip: cisimden yansımalı
- Çıkış: PNP, NPN
- Bağlantı: M12 konnektör, M8 konnektör
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing QX serisi, fotosel ürün ailesidir. Üreticinin kataloğunda bu seride 54 farklı model bulunur; sitemizde en çok tercih edilen 6 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 300 mm, 5 m; prensip: cisimden yansımalı; çıkış: PNP, NPN. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 300 mm / 5 m |
| Tekrarlanabilirlik | ≤ 5% |
| Hassasiyet ayarı | Trimmer |
| Uygulama | |
| Çalışma prensibi | cisimden yansımalı (orta mesafe, ≤600 mm) / Retro-reflector |
| Optik konumu | eksenel / radyal 90° |
| Çıkışlar | |
| Çıkış tipi | NPN/PNP seçilebilir NO / NPN/PNP seçilebilir NC |
| Çıkış fonksiyonu | Normalde açık (NO) / Normalde kapalı (NC) |
| Anahtarlama frekansı | 750 Hz |
| Tepki süresi | 666 µs |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | ≤ 20 mA |
| Yük akımı | ≤300 mA |
| Kaçak akım | ≤ 100 μA @ 30 VDC |
| Çıkış gerilim düşümü | ≤1,2 V@Iload=100 mA |
| Maks. dalgalanma | ≤10% |
| LED göstergeler | Kırmızı(çıkış durumu) , Geen (stability) |
| Hazır olma gecikmesi | ≤200 ms |
| Kısa devre koruması | Evet |
| Ters polarite koruması | Evet |
| Işık kaynağı | LED Kızılötesi (880 nm) |
| Dış ışık bağışıklığı | 3000 lux akkor lamba, 10000 lux |
| Mekanik veriler | |
| Boyutlar | 15x23x41 / 15x23x42 / 15x23x44 / 15x23x45 / 15x23x59 / … |
| Malzeme | ABS |
| Ağırlık | 70 g |
| Bağlantı | M12 konnektör / M8 konnektör 4pin |
| Ön yüz malzemesi | Acrylic |
| Çalışma sıcaklığı | - 25°C … + 70°C (donma olmadan) |
| Çap / boyut | Kübik |
| Testler ve onaylar | |
| Onaylar | CE |
| EMC uyumluluğu | EN 60947-5-2 |
| Şok ve titreşim | Titreşim IEC 60068-2-6 / Şok IEC 60068-2-28 |
| Koruma sınıfı | IP65 |
| Genel veriler | |
| Boyutlar | 15x23x40 |
| Çalışma sıcaklığı | - 25°C … + 70°C (donma olmadan) |
| Koruma sınıfı | IP65 |
