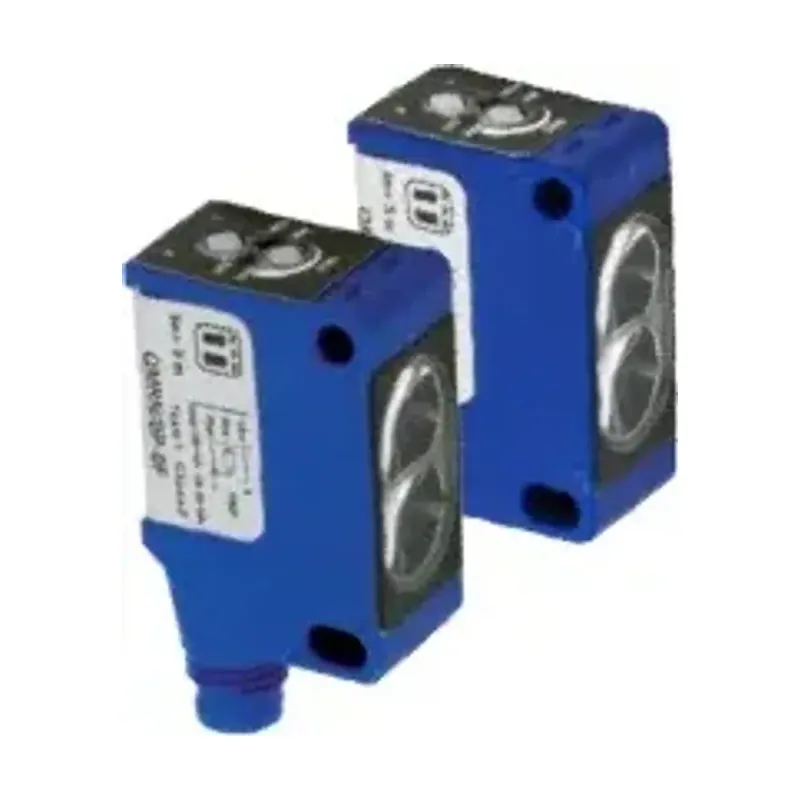

QM Fotosel Serisi
Datasensing
QM Fotosel Serisi
Fotosel serisi · 84 çeşit · 400 mm, 1,5 m, 7 m, 1 m… · cisimden yansımalı
- 84 farklı model
- Algılama mesafesi: 400 mm, 1,5 m, 7 m, 1 m…
- Prensip: cisimden yansımalı
- Çıkış: PNP
- Bağlantı: M8 konnektör, M12 konnektör + kablo çıkışlı, M8 konnektör + kablo çıkışlı
- Koruma sınıfı: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing QM serisi, fotosel ürün ailesidir. Üreticinin kataloğunda bu seride 84 farklı model bulunur; sitemizde en çok tercih edilen 7 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 400 mm, 1,5 m, 7 m, 1 m…; prensip: cisimden yansımalı; çıkış: PNP. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 400 mm / 1,5 m / 7 m / 1 m / 30 m |
| Sr termal kayması | ≤10% Sr |
| Tekrarlanabilirlik | 5% |
| Hassasiyet ayarı | Trimmer |
| Uygulama | |
| Çalışma prensibi | cisimden yansımalı (orta mesafe, ≤600 mm) / cisimden yansımalı (uzun mesafe, >600 mm) / Retroreflective / Transparent objects / verici and alıcı |
| Notlar | beyaz hedef Kodak 90% 200 x 200 mm / beyaz hedef Kodak 90% 400 x 400 mm / On RL110 reflector / EG=2 |
| Optik konumu | radyal 90° |
| Çıkışlar | |
| Çıkış tipi | PNP L/D seçilebilir |
| Çıkış fonksiyonu | L/D seçilebilir |
| Anahtarlama frekansı | 2 kHz / 1 kHz |
| Tepki süresi | 250 µs / 500 µs |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | ≤ 30 mA / ≤45 mA |
| Yük akımı | ≤100 mA |
| Kaçak akım | ≤10 μA |
| Çıkış gerilim düşümü | ≤2 V@Iload=100 mA |
| Maks. dalgalanma | ≤10% |
| LED göstergeler | Sarı (çıkış durumu), Yeşil (stability) / Sarı (çıkış durumu) |
| Hazır olma gecikmesi | ≤200 ms |
| Kısa devre koruması | Evet |
| Ters polarite koruması | Evet |
| Işık kaynağı | LED Kızılötesi (850 nm) |
| Dış ışık bağışıklığı | 3000 lux (akkor lamba), 10000 lux (güneş ışığı) |
| Darbe aşırı gerilim koruması | Evet |
| Mekanik veriler | |
| Boyutlar | 40,6x21x13 mm |
| Gövde malzemesi | PA66 |
| Ağırlık | 10 g |
| Bağlantı | M8 konnektör 4pin / 200 mm PVC kablo + M12 konnektör / 200 mm PVC kablo + M8 konnektör 4pin |
| Ön yüz malzemesi | PMMA |
| Sıkma torku | 1 Nm |
| Çalışma sıcaklığı | - 25°C … + 70° C (donma olmadan) |
| Depolama sıcaklığı | - 30°C … + 80° C (donma olmadan) |
| Çap / boyut | Kübik |
| Testler ve onaylar | |
| Onaylar | CE cULus / CE |
| EMC uyumluluğu | EN 60947-5-2 |
| Şok ve titreşim | Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27 |
| Koruma sınıfı | IP67 |
| Genel veriler | |
| Boyutlar | 40,6x21x13 mm / 31,2x21x13 mm |
| Çalışma sıcaklığı | - 25°C … + 70°C (donma olmadan) |
| Koruma sınıfı | IP67 |
| Algılama özellikleri | |
| Minimum algılama mesafesi (kör bölge) | 0,05 m |
