MDI 38 F / G Artımlı Enkoder
Artımlı Enkoder · İtme-çekme (PNP/NPN) · IP64 · da 100 a 2500 ppr

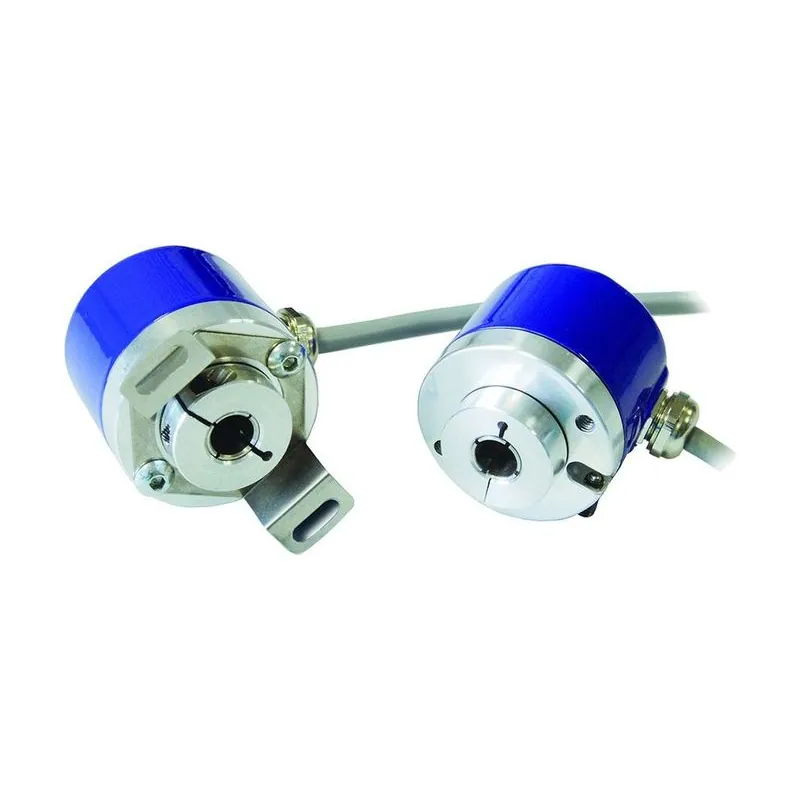

MDI38F/G Artımlı Enkoder Serisi
Datasensing
MDI38F/G Artımlı Enkoder Serisi
Artımlı Enkoder serisi · 1 çeşit · da 100 a 2500 ppr · İtme-çekme (PNP/NPN)
- 1 farklı model
- Çözünürlük: da 100 a 2500 ppr
- Çıkış: İtme-çekme (PNP/NPN)
- Koruma sınıfı: IP64
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing MDI38F/G serisi, artımlı enkoder ürün ailesidir. Üreticinin kataloğunda bu seride 1 farklı model bulunur; sitemizde en çok tercih edilen 1 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: çözünürlük: da 100 a 2500 ppr; çıkış: İtme-çekme (PNP/NPN); koruma sınıfı: IP64. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Çözünürlük | da 100 a 2500 ppr |
| Sayma yönü | A leads B clockwise (shaft view) |
| Uygulama | |
| Maks. çıkış frekansı | 220 kHz |
| Çıkışlar | |
| Çıkış tipi | push-pull / line driver |
| Elektriksel veriler | |
| Besleme gerilimi | 5/30 = 4,5 … 30 VDC (reverse polarity protection) |
| Yüksüz akım tüketimi | 800 mW |
| Maks. yük akımı | 20 mA / channel |
| Mekanik veriler | |
| Gövde malzemesi | PA66 Cam fiber reinforced |
| Ağırlık | 150 g |
| Çalışma sıcaklığı | -20° … +70°C |
| Depolama sıcaklığı | -25° … +70°C |
| Maks. mil yükü | 5 N assiale / radiale |
| Mil çapı | ø 6* / 8* / 10 mm |
| Maks. dönüş hızı | 3000 rpm |
| Atalet momenti | 0,8 x 10-6 kgm2 |
| Kalkış torku (20 °C) | < 0,01 Nm (IP 64) < 0,06 Nm (IP 65) |
| Mil malzemesi | 1.4305 / AISI 303 Paslanmaz çelik |
| Rulmanlar | 2 ball bearings |
| Rulman ömrü | 109 revolutions |
| Testler ve onaylar | |
| EMC uyumluluğu | IEC 61000-6-2 IEC 61000-6-4 |
| Şok ve titreşim | 10 G, 10 … 2000 Hz (IEC 60068-2-6) |
| Koruma sınıfı | IP 64 (IEC 60529) IP 65 (IEC 60529) |
| Genel veriler | |
| Çalışma sıcaklığı | -20° … +70°C |
| Koruma sınıfı | IP 64 (IEC 60529) IP 65 (IEC 60529) |
