MDI 40 Artımlı Enkoder
Datasensing

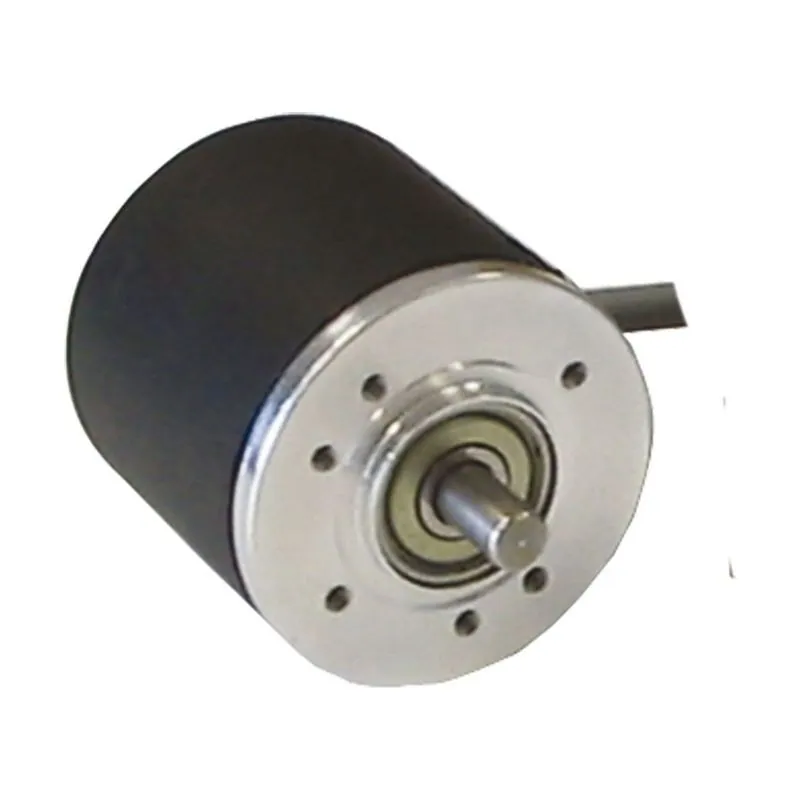

MDI 40 Artımlı Enkoder

Seri: MDI40A Artımlı Enkoder SerisiKategori: Enkoderler & Motion Control

Artımlı Enkoder · İtme-çekme (PNP/NPN) · IP54 · da 100 a 2500 ppr

  • Çıkış: İtme-çekme (PNP/NPN)
  • Koruma: IP54
  • Çözünürlük: da 100 a 2500 ppr

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing MDI40A serisine ait bu artımlı enkoder itme-çekme (PNP/NPN) çıkış, IP54 koruma sınıfı, da 100 a 2500 ppr çözünürlük ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Çözünürlükda 100 a 2500 ppr
Sayma yönüA leads B clockwise (shaft view)
Uygulama
Maks. çıkış frekansı220 kHz
Çıkışlar
Çıkış tipipush-pull / line driver
Elektriksel veriler
Besleme gerilimi5/30 = 4,5 … 30 VDC (reverse polarity protection)
Yüksüz akım tüketimi800 mW
Maks. yük akımı20 mA / channel
Mekanik veriler
Gövde malzemesiPA66 Cam fiber reinforced
Ağırlık100 g (3,52 oz)
Çalışma sıcaklığı-25° … +85°C (-13° … +185°F)
Depolama sıcaklığı-25° … +70°C (-13° … +158°F)
Maks. mil yükü5 N eksenel / radyal
Mil çapıø 6 mm
Maks. dönüş hızı3000 rpm (IP 66) 6000 rpm (IP 54)
Atalet momenti0,1 x 10-6 kgm2
Kalkış torku (20 °C)< 0,01 Nm (IP 54) < 0,05 Nm (IP 66)
Mil malzemesi1.4305 / AISI 303 Paslanmaz çelik
Rulmanlar2 ball bearings
Rulman ömrü109 revolutions
Testler ve onaylar
EMC uyumluluğuIEC 61000-6-2 IEC 61000-6-4
Şok ve titreşim10 G, 10 … 2000 Hz (IEC 60068-2-6)
Koruma sınıfıX = IP 54 (IEC 60529) S = IP 66 (IEC 60529)
Genel veriler
Çalışma sıcaklığı-25° … +85°C (-13° … +185°F)
Koruma sınıfıX = IP 54 (IEC 60529) S = IP 66 (IEC 60529)
