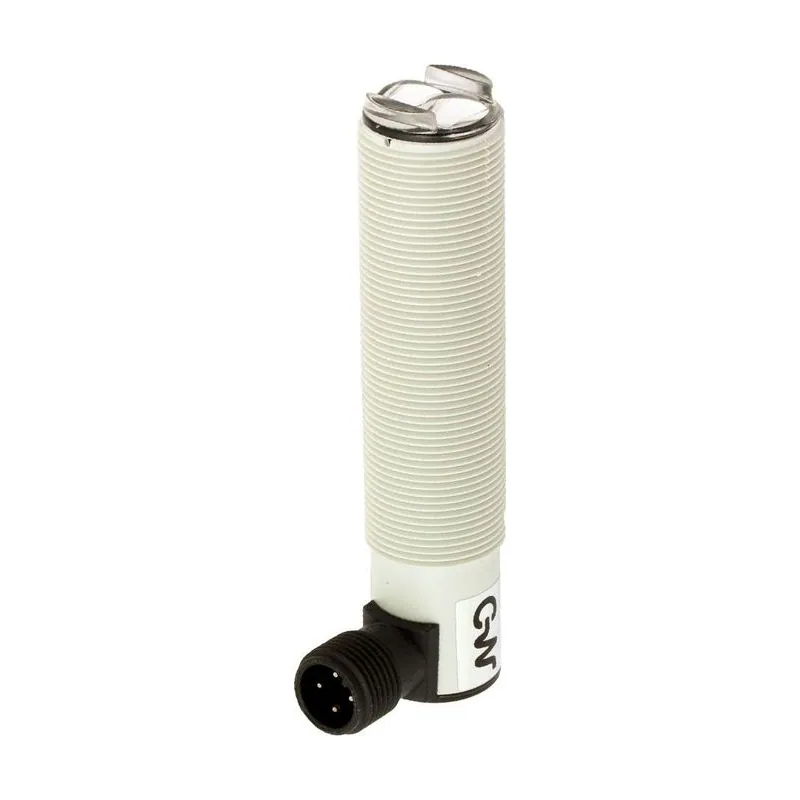

LTB Kontrast Sensörü Serisi
LTB Kontrast Sensörü Serisi
Kontrast Sensörü serisi · 6 çeşit · 12 mm · PNP
- 6 farklı model
- Algılama mesafesi: 12 mm
- Çıkış: PNP
- Bağlantı: M12 konnektör, M12 konnektör + kablo çıkışlı
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing LTB serisi, kontrast sensörü ürün ailesidir. Üreticinin kataloğunda bu seride 6 farklı model bulunur; sitemizde en çok tercih edilen 2 model listelenmektedir. Sitemizdeki modellerde öne çıkan değerler: algılama mesafesi: 12 mm; çıkış: PNP; bağlantı: M12 konnektör, M12 konnektör + kablo çıkışlı. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Uygulamanıza uygun modeli seçmek için model listesini özelliklere göre filtreleyebilir ya da bize danışabilirsiniz.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 12 mm (ile STF-12) 25 mm (ile SFT-25) |
| Sr termal kayması | ≤ 10% |
| Işık noktası boyutu | Ø 1 mm (ile STF-12) Ø 0,8 mm (ile SFT-25) |
| Uygulama | |
| Çalışma prensibi | Contrast mark algılama |
| Notlar | beyaz hedef Kodak 90% 100 x 100 mm |
| Çıkışlar | |
| Çıkış tipi | PNP L/D seçilebilir |
| Çıkış fonksiyonu | L/D seçilebilir |
| Anahtarlama frekansı | 10 kHz |
| Tepki süresi | 50 µs |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | ≤ 40 mA |
| Yük akımı | ≤100 mA |
| Kaçak akım | ≤ 10 µA |
| Çıkış gerilim düşümü | ≤1,2 V@Iload=100 mA |
| Maks. dalgalanma | ≤10% |
| LED göstergeler | Sarı (çıkış durumu) Yeşil(enerji) |
| Hazır olma gecikmesi | ≤200 ms |
| Kısa devre koruması | Evet |
| Ters polarite koruması | Evet |
| Işık kaynağı | LED Beyaz |
| Dış ışık bağışıklığı | 3000 lux (akkor lamba) 10000 lux (güneş ışığı) |
| Darbe aşırı gerilim koruması | Evet |
| Mekanik veriler | |
| Boyutlar | M18 |
| Gövde malzemesi | PBT |
| Bağlantı | M12 konnektör / 200 mm PVC kablo + M12 konnektör |
| Ön yüz malzemesi | PMMA |
| Sıkma torku | 1 Nm |
| Çalışma sıcaklığı | -5°C … +55°C (donma olmadan) |
| Testler ve onaylar | |
| Onaylar | CE |
| EMC uyumluluğu | EN 60947-5-2 |
| Koruma sınıfı | IP65 |
| Aksesuarlar | |
| Ayrıca sipariş edilecek aksesuarlar | Focalizer STF-12 Focalizer STF-25 |
| Genel veriler | |
| Boyutlar | M18 |
| Çalışma sıcaklığı | - 5°C … + 55° C (donma olmadan) |
| Koruma sınıfı | IP65 |
Bu seriden modeller (2)

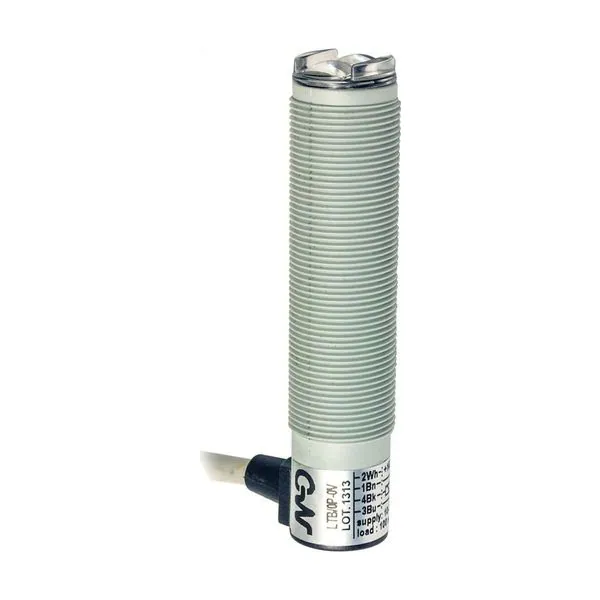

LTB/0P-0V Kontrast Sensörü
Kontrast Sensörü · Menzil 12 mm · PNP · M12 konnektör + kablo çıkışlı
