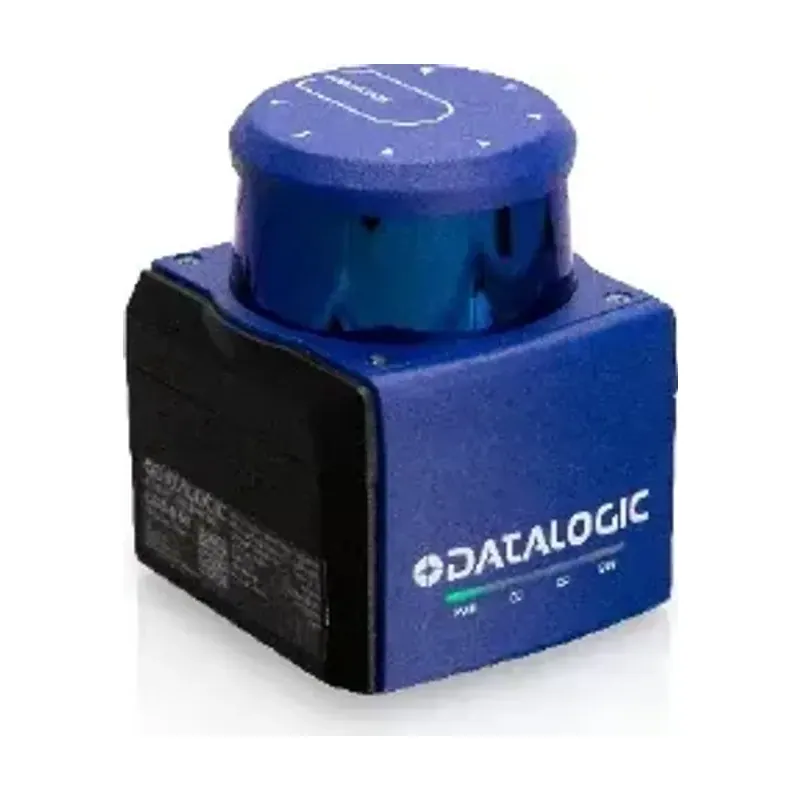

LGS-N50 LiDAR Tarayıcı
Datasensing
LGS-N50 LiDAR Tarayıcı
LiDAR Tarayıcı · Menzil ≤50 m · 50 m · M12 konnektör
- Algılama mesafesi: ≤50 m
- Koruma yüksekliği: 50 m
- Bağlantı: M12 konnektör
- Koruma: IP66
- Çözünürlük: 1 mm
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing Lidar Guidance Scanner serisine ait bu LiDAR tarayıcı ≤50 m algılama mesafesi, 50 m koruma yüksekliği, M12 konnektör bağlantı, IP66 koruma sınıfı ile sunulur. LiDAR ve radar sensörleri çevrelerini tarayarak nesnelerin konumunu ve hareketini algılar; alan koruma, çarpışma önleme, navigasyon ve hacim ölçümü gibi uygulamalarda kullanılır. Parça numarası 958200001. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | ≤50 m |
| Tekrarlanabilirlik | < 20 mm @ 80% remissione |
| Çözünürlük | 1 mm |
| Koruma yüksekliği | 50 m |
| Hassasiyet ayarı | GUI |
| Minimum algılama mesafesi (kör bölge) | 0.2 m |
| Measurement range @ 1,8% targe remission | 0.2 - 2 m |
| Measurement range @ 10% targe remission | 0.2 - 15 m |
| Measurement range @ 80% targe remission | 0.2 - 50 m |
| Selectable scan frequency | 10/15/20/25 Hz |
| Angular resolution @ 10 Hz | 0.06° |
| Angular resolution @ 15 Hz | 0.09° |
| Angular resolution @ 20 Hz | 0.12° |
| Angular resolution @ 25 Hz | 0.15° |
| Measurement frequence | 60000 Punti / sec |
| Accuracy | +/- 30 mm @ 80% remissione |
| Tarama açısı | 360° |
| Uygulama | |
| Çalışma prensibi | Lidar / pulsed TOF |
| Açıklama | Kompakt scan view 360° |
| Fonksiyonlar | AGV Navigation Lazer Scanner |
| Diagnostic fault | Motore / Temperatura / Tensione |
| Configuration interface | Generic web browser |
| Monitoring interface | LGS Viewer |
| Güvenlik parametreleri | |
| Tip | LIDAR |
| Çıkışlar | |
| Çıkış tipi | IEEE 802.3u 100Mbps Ethernet |
| Tepki süresi | — |
| Communication protocol | TCP/IP |
| Measurement data transmission protocol | UDP |
| İletilen veri | angolo punto misurato - 0.01° res |
| Information sent 2 | distanza punto misurato in mm |
| Information sent 3 | intensità del segnale del punto misurato ( 0-65535) |
| Information sent 4 | time stamp in ms in 24h/ciclo |
| Information sent 5 | frequenza di rotazione |
| Ethernet bağlantısı | M12 4 pins M Key D |
| Elektriksel veriler | |
| Besleme gerilimi | 12-32 VDC |
| Güç tüketimi | 7 W (@25°C / 15 Hz) |
| LED göstergeler | Power ( Yeşil ) / Fault ( Kırmızı ) |
| Maks. çıkış akımı | 30 mA maks. |
| Işık kaynağı | Lazer IR |
| Dış ışık bağışıklığı | 80 Klux |
| Optik güç sınıfı | class 1 (IEC 60825-1) |
| Mekanik veriler | |
| Boyutlar | 95x116x97 |
| Malzeme | Metal - Alüminyum / PC |
| Ağırlık | 900 g |
| Bağlantı | M12 4 pins M |
| Depolama sıcaklığı | -30° … + 70°C C232 |
| Maks. dönüş hızı | 25 Hz |
| Relative humidity | 15..95% non condensante |
| Genel veriler | |
| Ağ arayüzü | Ethernet 100 Mbps IEEE 802.3u |
| Boyutlar | WxDxH 95x97x116 |
| Çalışma sıcaklığı | -20° … +50°C |
| Koruma sınıfı | IP66 |
| Optik veriler | |
| (laser) wavelenght | 905 +/- 20 nm ( IR) |
