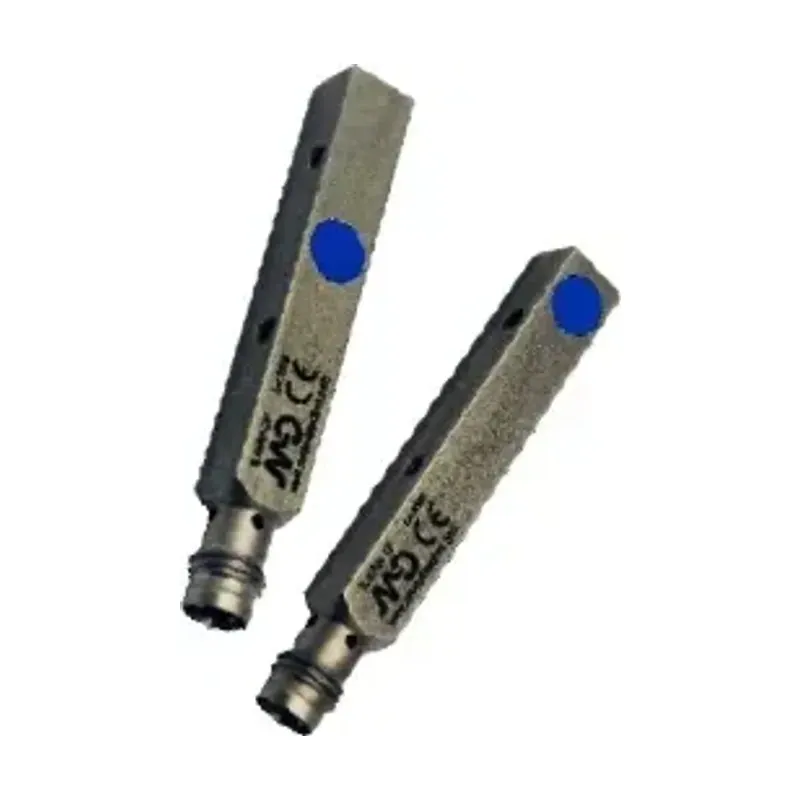

IL8/IL9 Endüktif Sensör Serisi
Seri · 50 çeşitEndüktif Sensör serisi · 50 çeşit · 1,5 mm, 2 mm, 2,5 mm · PNP
IL9/AP-3AVF80 Endüktif Sensör
Datasensing

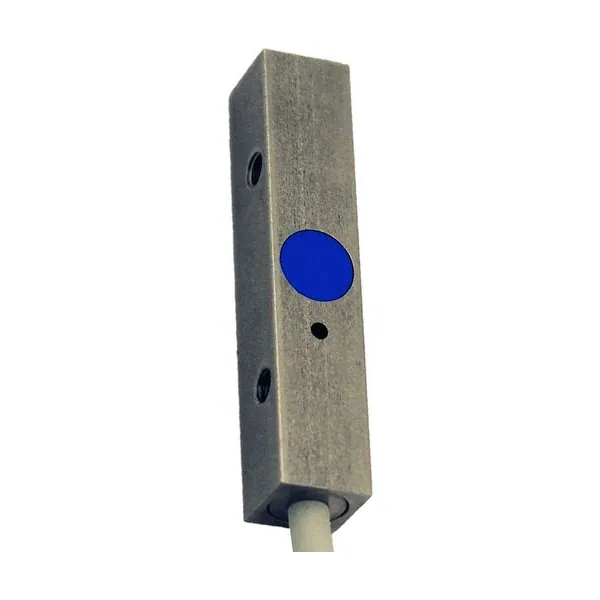

IL9/AP-3AVF80 Endüktif Sensör
Endüktif Sensör · Menzil 2 mm · PNP · M8 konnektör + kablo çıkışlı
- Algılama mesafesi: 2 mm
- Çıkış: PNP
- Bağlantı: M8 konnektör + kablo çıkışlı
- Koruma: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing IL8/IL9 serisine ait bu endüktif sensör 2 mm algılama mesafesi, PNP çıkış, M8 konnektör + kablo çıkışlı bağlantı, IP67 koruma sınıfı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 2 mm |
| Güvenli algılama mesafesi (Sa) | 0 … 1,62 mm |
| Standart hedef | 8x8 mm FE360 |
| Düzeltme faktörü | bakır: 0,19 / Alüminyum: 0,15 / Pirinç: 0,25 / Paslanmaz çelik: 0,61 |
| Sr termal kayması | < 10% |
| Tekrarlanabilirlik | < 5% (UB 24 V Ta=23°C ±5°C) |
| Histerezis | 1 … 20% |
| Uygulama | |
| Açıklama | 8x8x40 mm cubic gömülü montaj |
| Fonksiyonlar | yaklaşım |
| Çıkışlar | |
| Çıkış tipi | PNP |
| Çıkış fonksiyonu | Normalde açık (NO) |
| Anahtarlama frekansı | ≤ 5 kHz |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | ≤ 10 mA |
| Yük akımı | ≤ 200 mA |
| Kaçak akım | ≤ 10 μA |
| Çıkış gerilim düşümü | ≤ 1,5 V @200 mA |
| Maks. dalgalanma | ≤ 10% |
| LED göstergeler | Mavi LED çıkış durumu |
| Hazır olma gecikmesi | ≤ 50 ms |
| Kısa devre koruması | Evet |
| Ters polarite koruması | Evet |
| Darbe aşırı gerilim koruması | Evet |
| Endüktif yük koruması | Evet |
| Mekanik veriler | |
| Boyutlar | 8 x 8 / L = 40 mm / active head in the centre |
| Montaj | ekranlı |
| Malzeme | AISI303 Paslanmaz çelik |
| Gövde malzemesi | AISI303 Paslanmaz çelik |
| Ağırlık | 10 g |
| Bağlantı | 200 mm PUR kablo + M8 konnektör |
| Ön yüz malzemesi | PBT |
| Çalışma sıcaklığı | -25°C … +70°C |
| Çap / boyut | 8x8x40 mm |
| Testler ve onaylar | |
| Onaylar | CE |
| EMC uyumluluğu | IEC 60947-5-2 |
| Şok ve titreşim | Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27 |
| Koruma sınıfı | IP67 |
| Genel veriler | |
| Boyutlar | 8 x 8 / L = 40 mm / active head in the centre |
| Çalışma sıcaklığı | -25°C … +70°C |
| Koruma sınıfı | IP67 |
