BX04SR/0A-HB79 Otomasyon Işık Perdesi
Datasensing

BX04SR/0A-HB79 Otomasyon Işık Perdesi

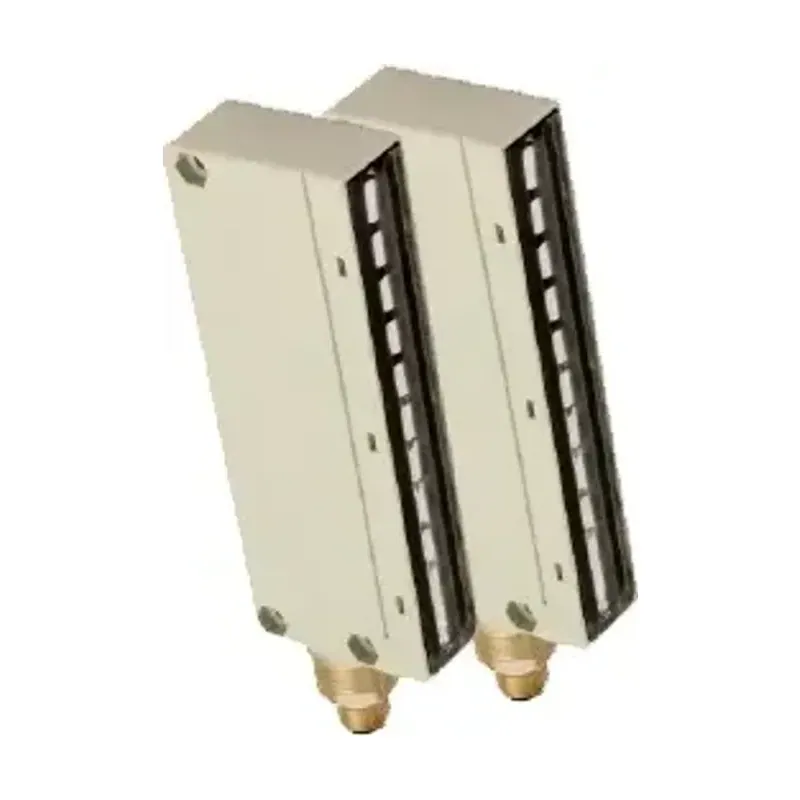

Seri: BX04-BX10 Otomasyon Işık Perdesi SerisiKategori: Otomasyon Işık Perdeleri

Otomasyon Işık Perdesi · Menzil 0,3 … 2 m · 90 mm · PNP, NPN

  • Algılama mesafesi: 0,3 … 2 m
  • Koruma yüksekliği: 90 mm
  • Çıkış: PNP, NPN
  • Bağlantı: M12 konnektör
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing BX04-BX10 serisine ait bu otomasyon ışık perdesi 0,3 … 2 m algılama mesafesi, 90 mm koruma yüksekliği, PNP, NPN çıkış, M12 konnektör bağlantı ile sunulur. Otomasyon ışık perdeleri geniş bir alanı çok sayıda ışınla tarayarak nesne yüksekliği, konumu ve varlığının ölçülmesinde kullanılır. Bu ürünler proses otomasyonu içindir; personel güvenliği uygulamaları için güvenlik ürünleri tercih edilmelidir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0,3 … 2 m
Sr termal kayması≤10%
Işın aralığı30 mm
Koruma yüksekliği90 mm
Algılanabilen en küçük nesneØ 15 mm
Işın sayısı4
Hassasiyet ayarıTrimmer
Uygulama
Çalışma prensibiverici- alıcı
Verici/alıcı koduBX04SR/0 A-HB79
Verici koduBX04S/00-HB79
Alıcı koduBX04R/AD-HB79
Çıkışlar
Çıkış tipiNPN + PNP
Çıkış fonksiyonuNormalde açık (NO)
Anahtarlama frekansı180 Hz
Tepki süresi (aydınlık/karanlık)500 µs
Tepki süresi (karanlık/aydınlık)5 ms
Elektriksel veriler
Besleme gerilimi10 … 26 VDC
Yüksüz akım tüketimi75 mA
Yük akımı≤100 mA
Kaçak akım10 μA
Çıkış gerilim düşümü≤2 V Iload = 100 mA
Maks. dalgalanma≤ 10%
LED göstergelerverici: Yeşil (enerji) alıcı: Sarı (çıkış durumu) Kırmızı (alineament)
Hazır olma gecikmesi≤ 85 ms
Kısa devre korumasıotomatik reset
Ters polarite korumasıEvet
Işık kaynağıKızılötesi
Dış ışık bağışıklığı1000 lux (akkor lamba), 1500 lux (güneş ışığı)
Darbe aşırı gerilim korumasıEvet
Mekanik veriler
Gövde malzemesiPBT
Ağırlık450 g
BağlantıM12 konnektör
Ön yüz malzemesiPC
Sıkma torku25 Nm
Testler ve onaylar
OnaylarCE cULus
EMC uyumluluğuEN 60947-5-2
Aksesuarlar
Birlikte verilen aksesuarlar4 somun M18x1 - 1 ayar anahtarı - 2 90°açılı braket
Genel veriler
Boyutlar45x145x20
Çalışma sıcaklığı0°C … + 50° C (donma olmadan)
Koruma sınıfıIP67
