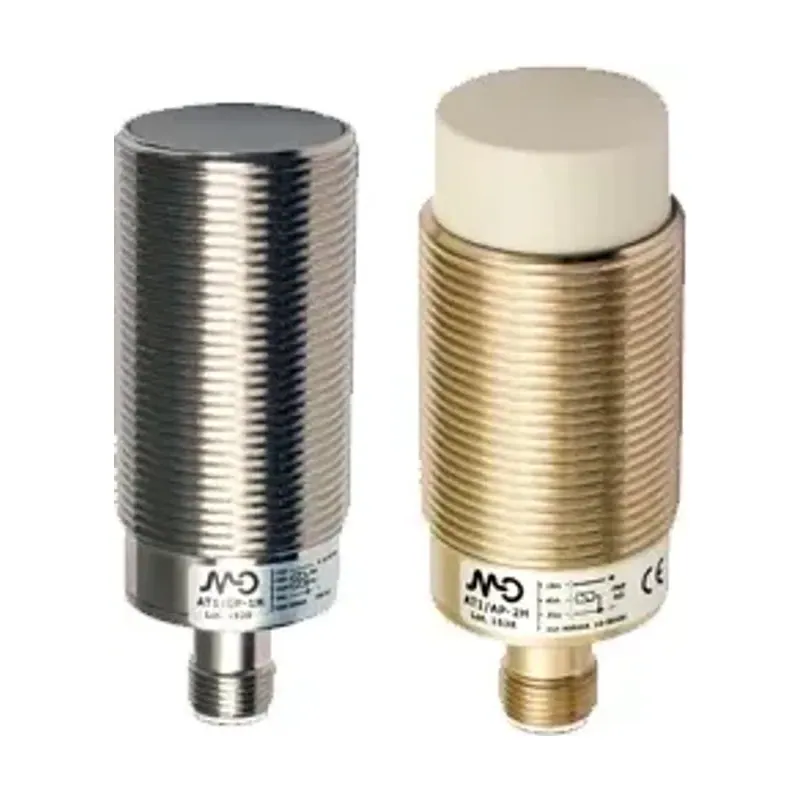

AT Endüktif Sensör Serisi
Seri · 102 çeşitEndüktif Sensör serisi · 102 çeşit · 10 mm, 15 mm, 20 mm · PNP
AT1/AP-1H Endüktif Sensör
Datasensing
AT1/AP-1H Endüktif Sensör
Endüktif Sensör · Menzil 10 mm · PNP · M12 konnektör
- Algılama mesafesi: 10 mm
- Çıkış: PNP
- Bağlantı: M12 konnektör
- Koruma: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
Datasensing AT serisine ait bu endüktif sensör 10 mm algılama mesafesi, PNP çıkış, M12 konnektör bağlantı, IP67 koruma sınıfı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.
Teknik özellikler
| Algılama özellikleri | |
|---|---|
| Algılama mesafesi | 10 mm |
| Güvenli algılama mesafesi (Sa) | 0 … 8,1 mm |
| Standart hedef | 30x30 mm FE360 |
| Düzeltme faktörü | bakır: 0,35 / Alüminyum: 0,45 / Pirinç: 0,50 / Paslanmaz çelik: 0,75 |
| Sr termal kayması | < 10% |
| Tekrarlanabilirlik | < 5% (UB 24 V Ta=23°C ±5°C) |
| Histerezis | 1 … 20% |
| Uygulama | |
| Açıklama | M30 standart gömülü montaj |
| Fonksiyonlar | yaklaşım |
| Çıkışlar | |
| Çıkış tipi | PNP |
| Çıkış fonksiyonu | Normalde açık (NO) |
| Anahtarlama frekansı | 200 Hz |
| Elektriksel veriler | |
| Besleme gerilimi | 10 … 30 VDC |
| Yüksüz akım tüketimi | ≤ 20 mA |
| Yük akımı | ≤ 400 mA |
| Kaçak akım | ≤ 10 μA |
| Çıkış gerilim düşümü | ≤ 1 V @400 mA |
| Maks. dalgalanma | ≤ 10% |
| LED göstergeler | Sarı LED çıkış durumu |
| Hazır olma gecikmesi | ≤100 ms |
| Kısa devre koruması | Evet |
| Ters polarite koruması | Evet |
| Darbe aşırı gerilim koruması | Evet |
| Endüktif yük koruması | Evet |
| Mekanik veriler | |
| Boyutlar | M30 x 1,5 / L = 76 mm |
| Montaj | ekranlı |
| Malzeme | Nikel kaplı pirinç |
| Gövde malzemesi | Nikel kaplı pirinç |
| Ağırlık | 150 g |
| Bağlantı | M12 konnektör |
| Ön yüz malzemesi | PBT |
| Sıkma torku | 50 Nm |
| Çalışma sıcaklığı | -25°C … +70°C |
| Çap / boyut | M30 |
| Testler ve onaylar | |
| Onaylar | CE UR |
| EMC uyumluluğu | IEC 60947-5-2 |
| Şok ve titreşim | Titreşim IEC 60068-2-6 / Şok IEC 60068-2-27 |
| Koruma sınıfı | IP67 |
| Aksesuarlar | |
| Birlikte verilen aksesuarlar | 2 somun M30x1.5 |
| Genel veriler | |
| Boyutlar | M30 x 1,5 / L = 76 mm |
| Çalışma sıcaklığı | -25°C … +70°C |
| Koruma sınıfı | IP67 |
