AK6/D2-5H Endüktif Sensör
Datasensing

AK6/D2-5H Endüktif Sensör

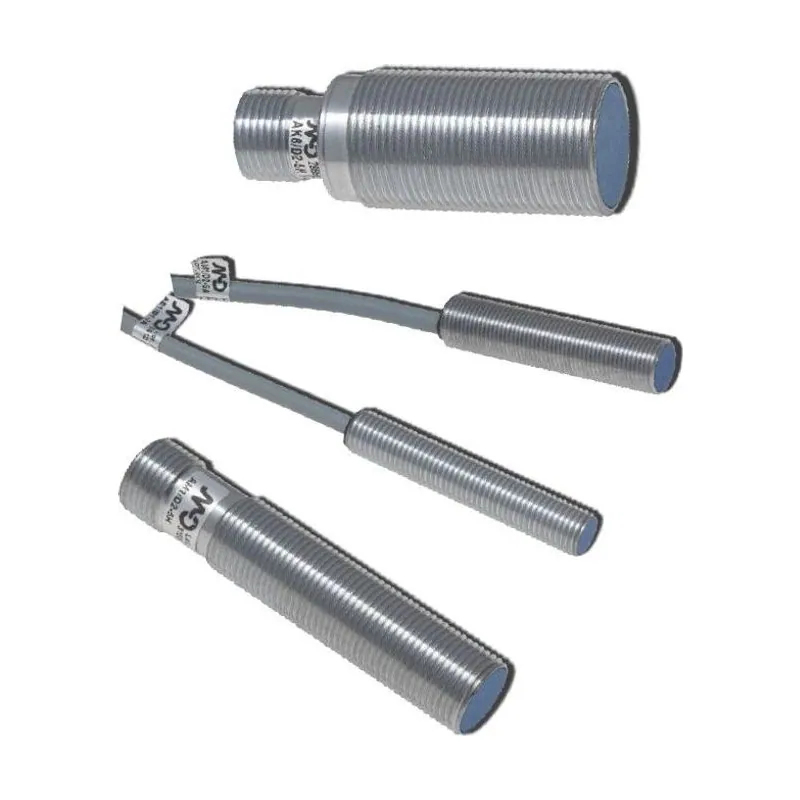

Seri: Analog Çıkışlı Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Menzil 0 … 10 mm · M12 konnektör · IP67

  • Algılama mesafesi: 0 … 10 mm
  • Bağlantı: M12 konnektör
  • Koruma: IP67
  • Çözünürlük: ≤2µm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing Analogue serisine ait bu endüktif sensör 0 … 10 mm algılama mesafesi, M12 konnektör bağlantı, IP67 koruma sınıfı, ≤2µm çözünürlük ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi0 … 10 mm
Güvenli algılama mesafesi (Sa)0 … 10 mm
Standart hedef30x30 mm FE360
Sr termal kayması< 10%
Tekrarlanabilirlik0,3 mm (UB 20 … 30Vcc/VDC Ta=23°C ±5°C)
Çözünürlük≤2µm
Uygulama
AçıklamaM18 short case gömülü olmayan montaj
Fonksiyonlaryaklaşım
Çıkışlar
Çıkış tipiAnalogue
Çıkış fonksiyonuAnalogue
Analog gerilim çıkışı1 x 0 … 10 V
Analog akım çıkışı1 x 4 … 20 mA
Elektriksel veriler
Besleme gerilimi10 … 30 VDC
Yüksüz akım tüketimi≤ 12 mA
Yük akımı≤ 10 mA
Maks. dalgalanma≤ 20%
Hazır olma gecikmesi≤ 50 ms
Kısa devre korumasıEvet
Ters polarite korumasıEvet
Maks. çıkış akımı4 mA ± 0,≤ 8 mA (23°C) 20 mA ± 0,≤ 8 mA (23°C)
Darbe aşırı gerilim korumasıEvet
Maks. kapasitif yük500Ω (UB = 15 V) / 1kΩ (UB = 30 V)
Çıkış gerilimi0 V - 0 + 0,4 V (23°C) +5,2 V ± 0,4 V (23°C) +10 V ± 0,4 V (23°C)
Mekanik veriler
BoyutlarM18 x 1 / L = 48,5 mm
MontajPartially ekranlı
MalzemeNikel kaplı pirinç
Gövde malzemesiNikel kaplı pirinç
Ağırlık55 g
BağlantıM12 konnektör
Ön yüz malzemesiPBT
Sıkma torku25 Nm
Çalışma sıcaklığı-25°C … +70°C
Çap / boyutM18
Testler ve onaylar
OnaylarCE
EMC uyumluluğuIEC 60947-5-2
Şok ve titreşimTitreşim IEC 60068-2-6 / Şok IEC 60068-2-27
Koruma sınıfıIP67
Aksesuarlar
Birlikte verilen aksesuarlar2 somun M18x1
Genel veriler
BoyutlarM18 x 1 / L = 48,5 mm
Çalışma sıcaklığı-25°C … +70°C
Koruma sınıfıIP67
