AB1/AP-3A Endüktif Sensör
Datasensing

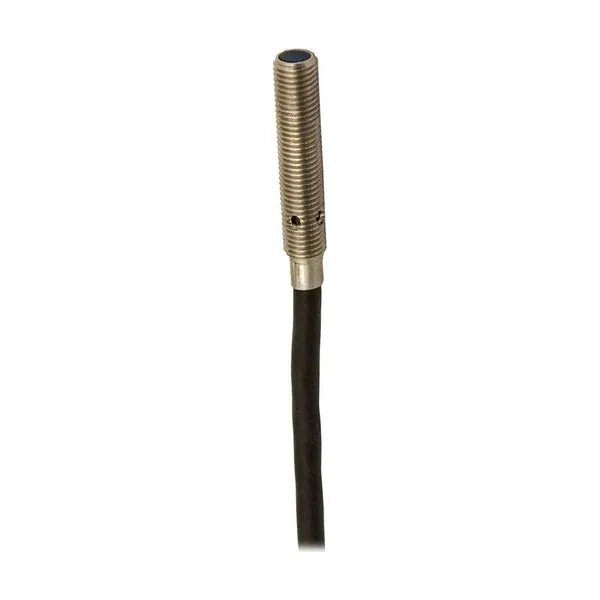

AB1/AP-3A Endüktif Sensör

Seri: AB1 Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Menzil 1 mm · PNP · kablo çıkışlı

  • Algılama mesafesi: 1 mm
  • Çıkış: PNP
  • Bağlantı: kablo çıkışlı
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Datasensing AB1 serisine ait bu endüktif sensör 1 mm algılama mesafesi, PNP çıkış, kablo çıkışlı bağlantı, IP67 koruma sınıfı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Algılama özellikleri
Algılama mesafesi1 mm
Güvenli algılama mesafesi (Sa)0 … 0,81 mm
Standart hedef4x4 mm FE360
Düzeltme faktörübakır: 0,3 ± 10% / Alüminyum: 0,22 ± 10% / Pirinç: 0,32 ± 10% / Paslanmaz çelik: 0,57 ± 10%
Sr termal kayması< 10%
Tekrarlanabilirlik< 5% (UB 24 V Ta=23°C ±5°C)
Histerezis1 … 20%
Uygulama
AçıklamaM4 standart gömülü montaj
Fonksiyonlaryaklaşım
Çıkışlar
Çıkış tipiPNP
Çıkış fonksiyonuNormalde açık (NO)
Anahtarlama frekansı3,5 kHz
Elektriksel veriler
Besleme gerilimi10 … 30 VDC
Yüksüz akım tüketimi≤ 10 mA
Yük akımı≤ 100 mA
Kaçak akım≤ 10 μA
Çıkış gerilim düşümü≤ 1,5 V @100 mA
Maks. dalgalanma≤ 10%
LED göstergelerSarı LED çıkış durumu
Hazır olma gecikmesi≤ 50 ms
Kısa devre korumasıEvet
Ters polarite korumasıEvet
Darbe aşırı gerilim korumasıEvet
Endüktif yük korumasıEvet
Mekanik veriler
BoyutlarM4 x 0,5 / L = 22 mm
Montajekranlı
MalzemeAISI303 Paslanmaz çelik
Gövde malzemesiAISI303 Paslanmaz çelik
Ağırlık30 g
Bağlantı2 m PUR kablo
Ön yüz malzemesiPBT
Sıkma torku1,5 Nm
Çalışma sıcaklığı-25°C … +70°C
Çap / boyutM4
Testler ve onaylar
OnaylarCE UL
EMC uyumluluğuIEC 60947-5-2
Şok ve titreşimTitreşim IEC 60068-2-6 / Şok IEC 60068-2-27
Koruma sınıfıIP67
Aksesuarlar
Birlikte verilen aksesuarlar2 somun M5x0.5
Genel veriler
BoyutlarM4 x 0,5 / L = 22 mm
Çalışma sıcaklığı-25°C … +70°C
Koruma sınıfıIP67
