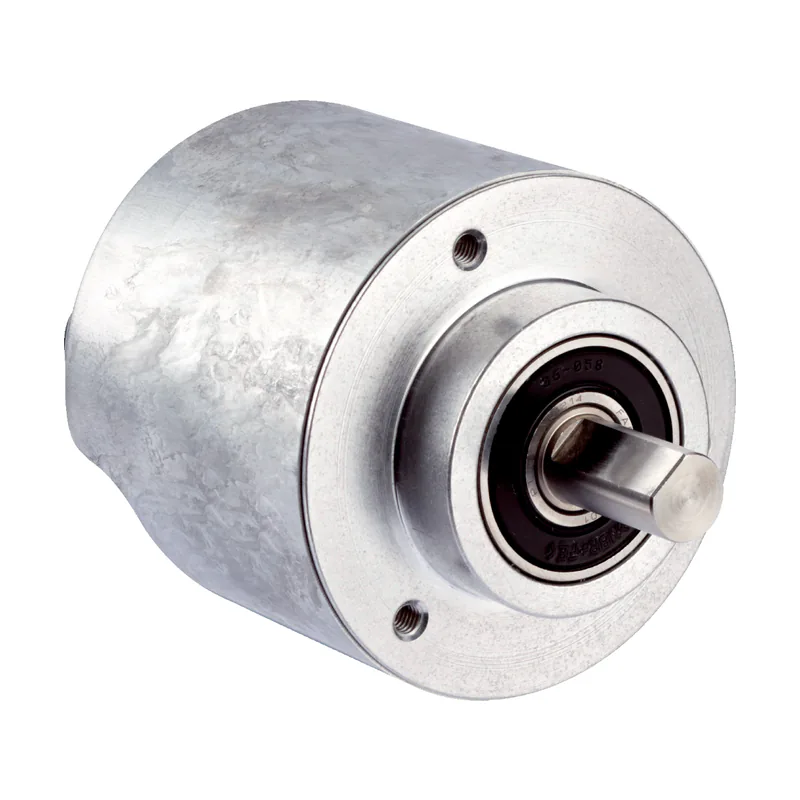

AFM60A-S4NB018x12 Mutlak Enkoder
SICK

AFM60A-S4NB018x12 Mutlak Enkoder

Parça no: 1059039Seri: AFS/AFM60 Ethernet Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · PROFINET · Milli, Yüzey montaj flanşı · 10 … 30 V

  • İletişim arayüzü: PROFINET
  • Mekanik uygulama: Milli, Yüzey montaj flanşı
  • Besleme Gerilimi: 10 … 30 V
  • Bağlantı tipi: Erkek konnektör, 1x, M12, 4 pin
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK AFS/AFM60 serisine ait bu mutlak enkoder PROFINET arayüzü, milli, yüzey montaj flanşı mekanik yapı, 10 … 30 V besleme ve Erkek konnektör, 1x, M12, 4 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1059039. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)80 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)262.144 (18 bit)
Devir sayısı4.096 (12 bit)
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)18 bit x 12 bit (262.144 x 4.096)
Hata limitleri G0,03°
Tekrarlama standart sapması σr0,002°
Arayüzler
İletişim arayüzüPROFINET
Enkoder profiliV4.1 class3
Veri aktarım oranı (Baudrate)10 Mbit/s, 100 Mbit/s
İletim ortamıCAT-5e kablo
Başlatma süresi6 s
Döngü süresi≤ 1 ms
Parametreleme verileriDevir başına adım sayısı / Devir sayısı / PRESET / Sayma yönü / Hız denetimi için örnekleme hızı / Hız değeri çıktısının birimi / Döner eksenli çalışma
Kullanılabilir diyagnostik verilerMinimum ve maksimum sıcaklık / Maksimum hız / Power-On sayacı / Power-On / Motion işletim saati sayacı / Yön değiştirme için sayıcı / hareket sayısı cw/ hareket sayısı ccw / Maksimum gerilim kaynağı
Elektrik
Bağlantı tipiErkek konnektör, 1x, M12, 4 pin, düz / Dişi konnektör, 2x, M12, 4 pin, düz /
Besleme Gerilimi10 … 30 V
Güç tüketimi≤ 3 W (Yüksüz)
Ters polarizasyon koruması✔
Mekanik
Mekanik uygulamaMilli, Yüzey montaj flanşı
Mil çapı10 mm
Mil uzunluğu19 mm
Milin özelliğiYüzeyle birlikte
Ağırlık0,2 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum
Çalışmaya başlama torku0,5 Ncm (+20 °C)
İşletme torku0,3 Ncm (+20 °C)
Izin verilen mil yükü80 N (radyal) / 40 N (düz)
Çalışma devir sayısı≤ 9.000 min⁻¹
Rotorun atalet momenti6,2 gcm²
Rulman dayanım ömrü3 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP65, mil tarafı (IEC 60529) / IP67, gövde tarafı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–40 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cTUVus certificate✔
Profinet certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
